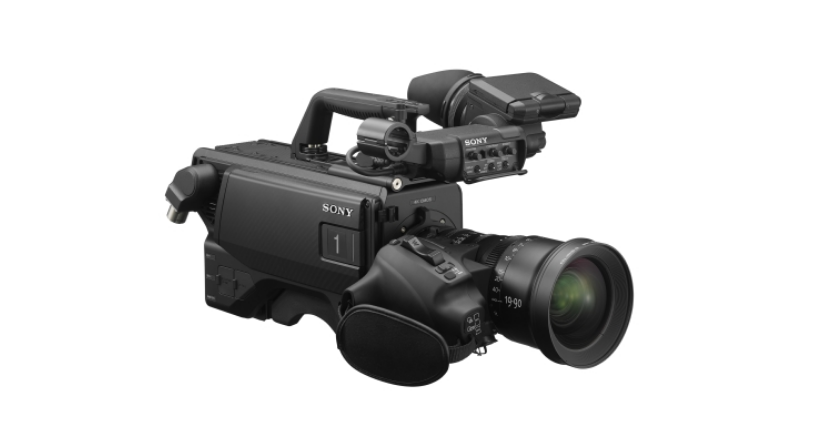

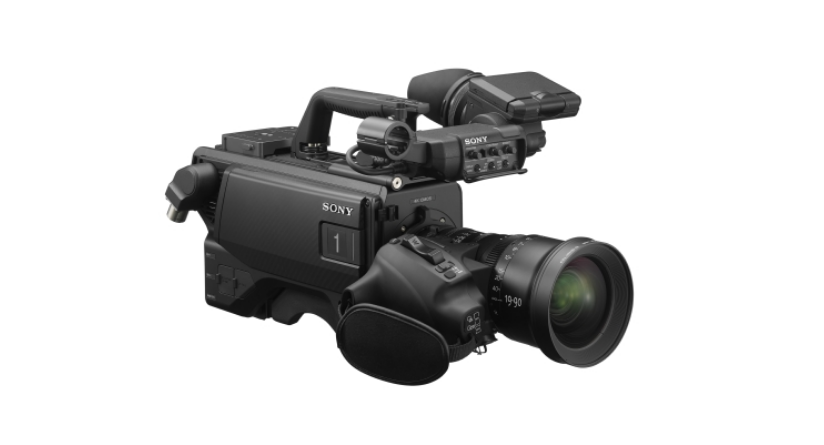

HDC-F5500
HDC-F5500
Super 35mm 4K CMOS 摄像机系统
简介
捕捉更难忘的直播时刻
这款摄像机系统的性能将直播娱乐制作提升到了一个新的水平。在索尼 HDC-5500 大获成功的基础上，HDC-F5500 Super 35mm 4K CMOS 成像器为各种场景提供了出色的清晰度和真实感，从广角特写镜头到近距离特写，一如既往。多项工作流程改进（包括 IP 网络、远程多摄像机操作和 CCU 内部录制）提升了要求严苛的直播娱乐制作水平，包括体育、音乐和戏剧。
属性

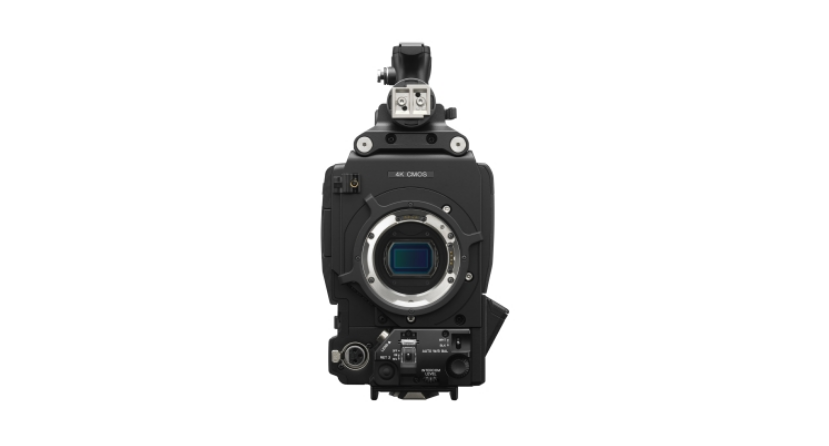

Super 35mm 4K CMOS 成像器和全域快门
这款摄像机系统的核心是索尼的 Super 35mm 4K CMOS 成像器。这款大型成像器可为 HDC 摄像机系列实现创意表达，可提供高灵敏度和令人印象深刻的信噪比。该成像器结合了索尼全域快门技术，即便是快速移动的拍摄对象，也能捕捉到稳定、 4K (UHD) 图像：尤其适合涉及 LED 显示屏和激光束的体育和直播娱乐制作。
电动 8 级 ND 灰度滤镜
摄像机机身坚固，内置 8 级光学中灰密度滤光镜，提供 0.3（1/2 = 1 级）至 2.4（1/256 = 8 级）的较宽中灰密度范围（以 0.3 为增量），可使摄像机操作员较精确控制进入摄像机的光量以增强创意表达。还可以远程控制 ND 灰度滤镜，从而在紧迫的直播制作环境中节省时间并简化工作流程。

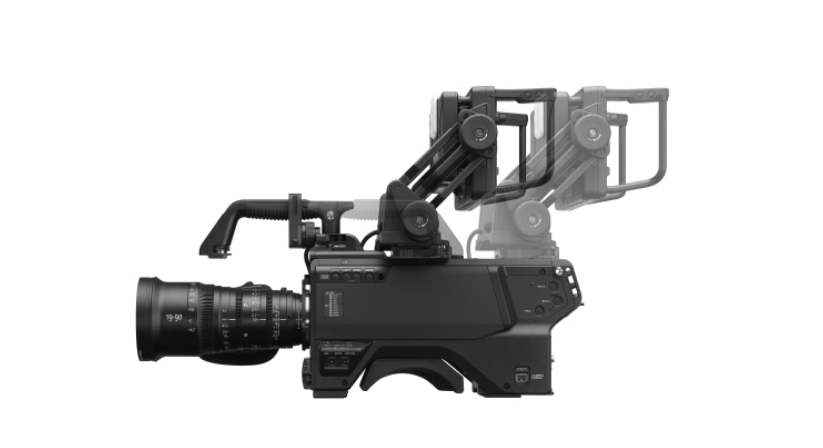

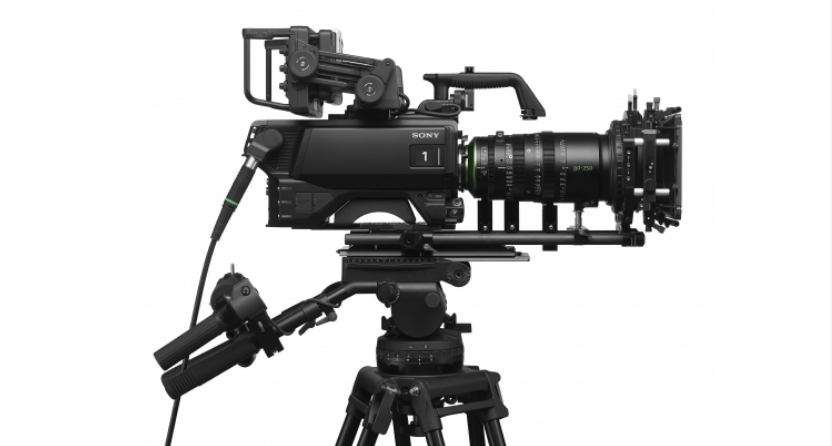

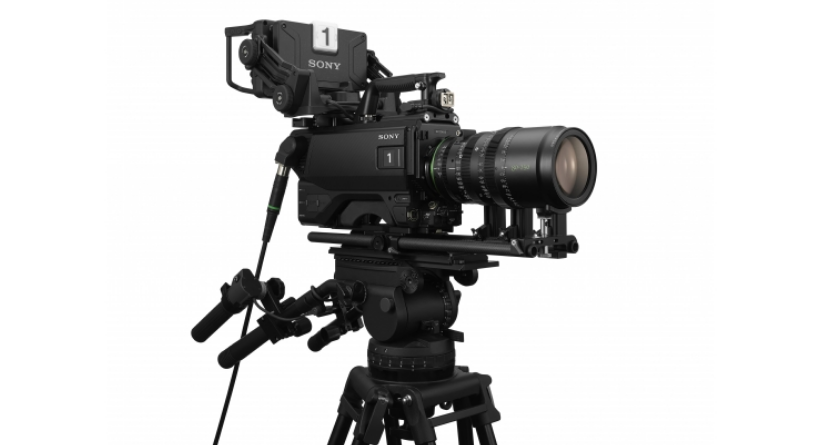

新型寻像器滑动机制
新型寻像器滑动机制增强了可操作性，可尽可能减少摄像机操作员在平移时的身体移动。通过将寻像器滑动到更靠近三脚架旋转轴的位置，为操作员提供更好的视角。在不断变化的体育和直播活动的受限位置（例如在狭窄的脚手架平台上）拍摄时，这一功能很有用。
丰富的聚焦辅助功能
可为预设按钮分配三个对焦位置，以便在实时拍摄过程中快速轻松地找到预设对焦位置。
ARIA（自动恢复光照衰减）
F 值下降和周边光线损失是无用的物理现象，尤其是对于远距离物体拍摄。
人体工学握把
即便戴着手套，加宽的手柄也易于抓握。握把区域的可视性也得到了改进。
侧面 Tally 灯
摄像机编号旁边的侧 LED Tally 灯提高了 Tally 状态的可视性。
Web 菜单控制
可选的 HDCU-5500 摄像机控制单元菜单可以通过直观的 Web 浏览器界面进行远程访问，从而可以通过一台个人电脑对多个设备的光学水平仪和 CCU 状态进行集成监控。还提供了其他的有用功能，例如用于准备的 CCU 文件。

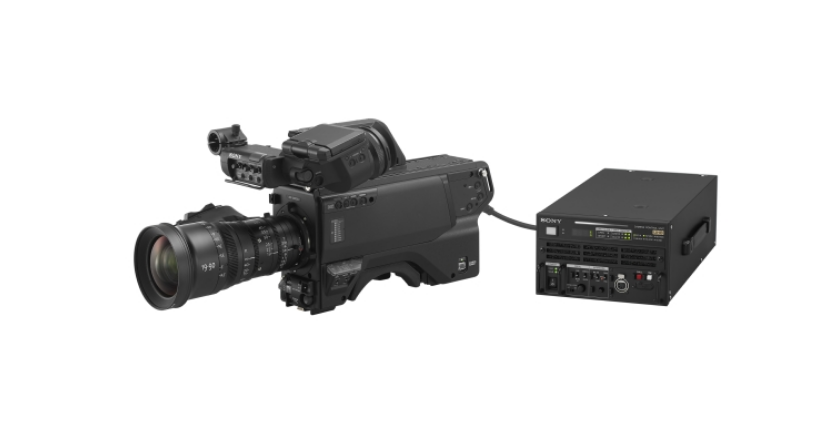

CCU 内部录制选项
将可选的 HKCU-REC55 添加到 HDCU-5500 摄像机控制单元后，可以将 4K 视频和音频直接录制到 CCU，而无需其他外部录制设备。可由 CCU 端的视频工程师来控制录制操作，让摄像机操作员可以将注意力集中于捕捉优美的图像而不用分心。
适用于 IP 现场制作
带有 IP 选件的 HDCU-5000 以及 HDCE-TX50 摄像机扩展适配器支持将新摄像机系统无缝集成到全 IP 直播制作系统中。这带来了较高效的工作流程，支持各种面向 IP 的直播制作预算。
规格
电源要求
240 V 交流、1.4 A（上限），12V 直流、9.5 A（上限），240 V 直流、1.05 A（上限）
工作温度
-20 °C 至 +45 °C（-4 °F 至 113 °F）
储存温度
-20 °C 至 + +60 °C（-4 °F 至 140 °F）
重量
约 5.25 公斤（11 磅 9.2 盎司）（限机身）
成像器
Super 35mm 4K CMOS 成像器，带全域快门
方法
单芯片
灵敏度
T10 为 4K/59.9P
T11 为 4K/50P
（2000 lx 下反射率为 89.9%）
图像信噪比
-62 dB
水平分辨率
2000 电视线（屏幕中心）
5% 或更高调制度
几何形状失真
微不足道（不包括镜头失真）
内置滤色片
ND 灰度滤镜 1：透明，2：1/2ND，3：1/4ND，4：1/8ND，5：1/16ND，6：1/32ND，7：1/64ND，8：1/128ND，9： 1/256ND

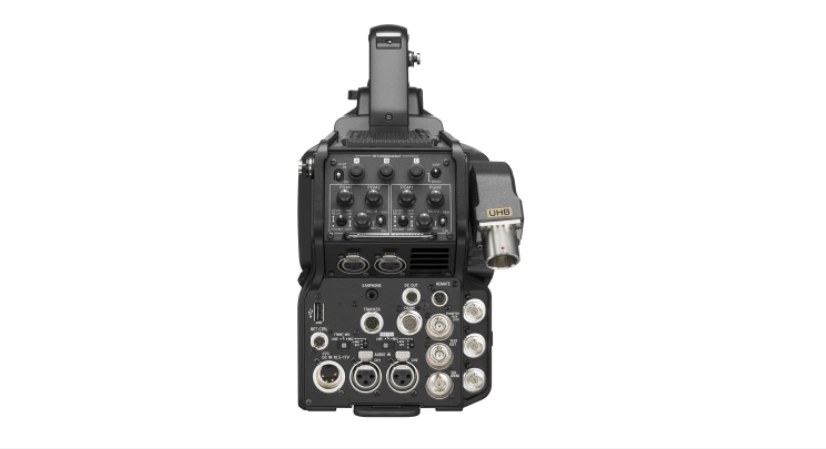

摄像机控制单元
光/电复式连接器 (1)
镜头
12 针 (1)
VF
20 针 (1)
MIC 1 IN
XLR 3 针，母 (1)
音频输入 CH1，CH2
XLR 3 针，母（各 1）
音频开关设为 MIC 时：–60 dBu（可通过菜单选择高达 –20 dBu），平衡
音频开关设为 LINE 时：0 dBu，平衡
内部通话系统 1、内部通话系统 2
XLR 5 针，母（各 x1）
耳塞式耳机
4 极迷你插孔 (1)
（2 极单声道、3 极立体声、4 极 CTIA 标准、4 极 OMTP 标准）
直流输入
XLR 4 针 (1)，10.5 V 至 17 V 直流
直流输出
4 针 (1)，10.5 V 至 17 V 直流，上限 0.5 A
（可能会受到施加载荷或输入的限制。）
2 针 (1)，10.5 V 至 17 V 直流，上限 2.5 A
（可能会受到施加载荷或输入的限制。）
SDI 1、SDI 2、SDI 3
BNC 型（各 x1）
SDI MONI
BNC 型 (1)
测试输出
BNC 型 (1)
提示器/同步锁相
BNC 型 (1)
提示器 1 Vp-p、75 Ω
同步锁相
HD：SMPTE ST274、三级同步、0.6 Vp-p、75 Ωx
SD：黑场（NTSC：0.286 Vp-p、75 Ω/PAL：0.3 Vp-p、75 Ω）
RET CTRL
6 针 (1)
远程控制
8 针 (1)
跟踪器
12 针 (1)
摄像机吊架
12 针 (1)
USB
USB 2.0、A 型、4 针 (1)
（用于连接 USB 驱动器）
网络数据接口
RJ-45 型 8 针 (1)
标准配件
《本装置的使用前准备》(1)、操作说明 (CD-ROM) (1)、连接线夹带（1 套）、螺钉 (+B3×8) (2)、附加标签 (1)、寻像器滑动单元、把手
