PXW-X500

发布时间 : 2021-05-18 15:34:53

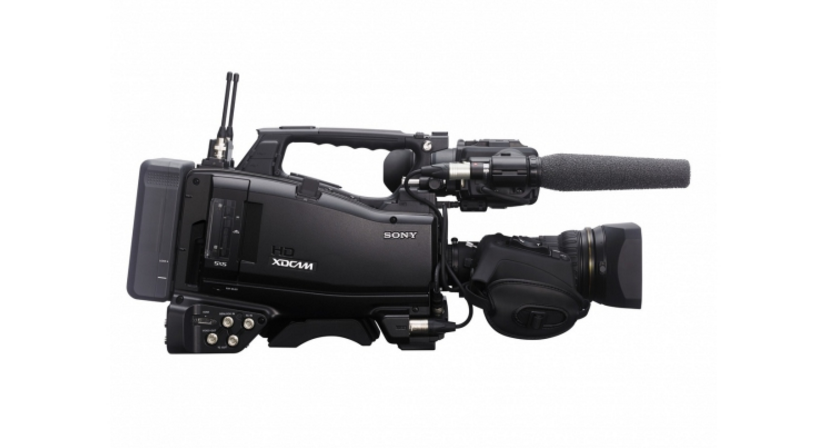

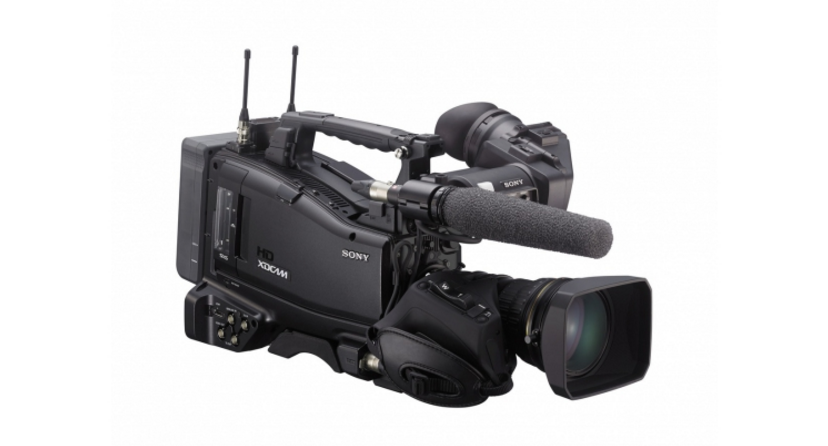

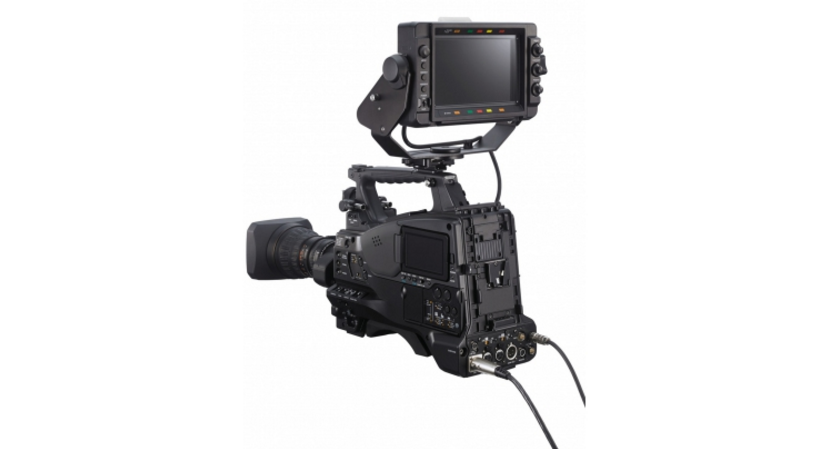

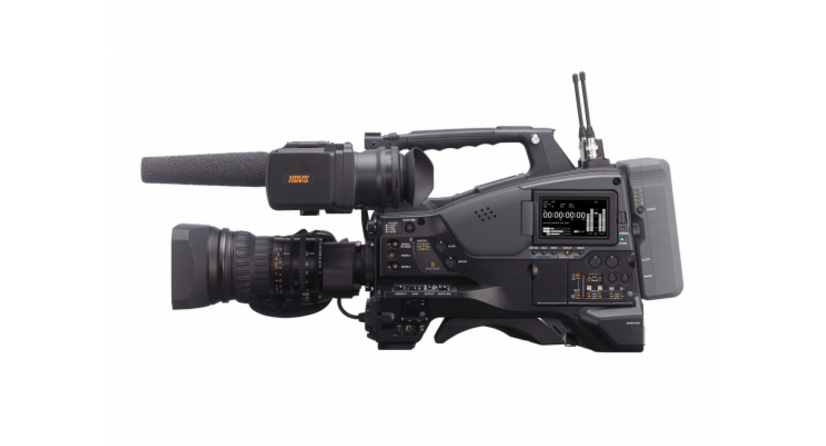

PXW-X500(PXWX500)

采用三片 2/3 英寸 PowerHAD FX 高清 CCD 成像器的 XDCAM 摄录一体机,具备包括 XAVC 在内的多格式录制能力



简介

高度模块化且采用开放标准的摄录一体机,适合主流广播电视业务

    PXW-X500 配备三片 2/3 英寸高清 CCD 成像器,可提供高灵敏度和低噪点的影像。该摄录一体机为电视台提供了高度灵活性,支持以多种高清和标清格式进行拍摄,包括 1080 XAVC 帧内 59.94p*、50p*、59.94i 和 50i,以及 XAVC Long GOP、MPEG SStP 422 Lite (HDCAM SR)、MPEG 高清 422、MPEG 高清 420、MPEG IMX 和 DVCAM。该摄录一体机支持在 Avid DNxHD 和 Apple ProRes 中直接录制的选项,可直接兼容 NLE。该摄录一体机拥有许多功能,如适用于 XAVC 的最大 120 fps 的慢动作和快动作(可选)、无线操作、画面缓冲录制、内置 GPS、数字延伸器、超级伽马/用户伽马等。包括 3G/HD/SD-SDI、HDMI 和 USB 在内的多种接口进一步提高了灵活性。
* 需要固件 4.0 版。


使用 CCD 图像成像器可实现稳定不变且舒适的操作

     适合高帧率拍摄的技术,无需考虑 CCD 成像器,同时保证高信噪比和高灵敏度。


可录制多种高清和标清格式,包括 XAVC

    1080 XAVC 帧内 59.94p*、50p*、59.94i、50i、23.97p、25p 和 23.98p,以及 XAVC Long GOP、MPEG SStP 422 Lite (HDCAM SR)、MPEG 高清 422、MPEG 高清 420、MPEG IMX 和 DVCAM。
* 需要固件 4.0 版。


与 NLE 直接兼容

    该摄录一体机支持在 Avid DNxHD 和 Apple ProRes 中直接录制的选项。


慢动作和快动作选项

    适合 XAVC 的最大 120 fps(可选),适合 MPEG HD 422 的最大 30 fps(标准)。可通过 CCD 成像器实现。

专业功能

    包括代理数据录制功能*、用户菜单锁*、无线操作、画面缓冲录制、内置 GPS、数字延伸器、超级伽马等,还有多种接口。新固件升级还改进了摄像机的启动性能和操作响应。

* 需要固件 4.0 版。1080 60i/50i 代理录制、256Kbps 流媒体和高分辨率文件剪裁及传输功能需要计划于 2017 年初发布的固件版本 5.0。

本产品已预装部分软件,因而需要购买许可证密钥才能激活某些功能。


属性

    三片 2/3 英寸 PowerHAD FX 高清 CCD 成像器提供高灵敏度和较高的信噪比

    PXW-X500 配备三个 2/3 英寸高清 CCD 成像器。此类 CCD 基于芯片透镜结构,可提供 50i 时 F12 的高灵敏度(60i 时为 F11)和 60 dB 的更高信噪比(NS 打开时),而且具备 CCD 特点,即不存在果冻效应和闪光带现象。此类的 CCS 成像器可在采用 1080x1920 分辨率的 50p/60p 系统操作中使用,可实现高达 120psf 的高帧率录制。


较高品质 XAVC Intra 和 XAVC Log GOP 录制

    PXW-X500 不仅支持已被各大电视台广泛接受的 MXF(素材交换格式)下的 MPEG HD 422 50 Mbps,还支持 XAVC 帧内和 XAVC Long GOP 编解码器。该摄像机可录制各种帧频,包括 1080 XAVC 帧内 59.94p*、50p*、59.94i、50i、23.97p、25p 和 23.98p,以及 1080 XAVC Long GOP 59.94p、50p、59.94i、29.97p、25p 和 23.98p。XAVC 技术基于 H.264 标准,该标准可提供性能良好性能和压缩技术。XAVC 帧内压缩意味着,各帧均单独于其他帧进行编码,因此可提供无损的画面,后期处理更加简便。使用 Long GOP 编解码器时,仅某些帧会单独编码。这可使编解码器将视频压缩到比 Intra 技术更小的比特率。其主要好处是可以更快地采集和编辑。此外,XAVC Long GOP 文件所需的存储空间比 XAVC Intra 文件少,可节省录制介质方面的预算。XAVC 编解码器针对具有丰富色调表现的高清录制采用 10 bit 取样。
* 需要固件 4.0 版。


选择功能强大的多编解码器,实现更大的灵活性

    除了能够以 XAVC HD、MPEG HD 422 50 Mbps 和 MPEG HD 420 35 Mbps 拍摄外,该摄录一体机还支持 MPEG SStP 422 Lite (HDCAM SR) 以及适用MXF文件格式录制的SD MPEG IMX和DVCAM 25Mbps。MPEG HD 422 提供良好的画质,具有较细腻的色彩再现功能以及理想的色度键。MPEG SStP 可在 1080 59.94i、50i、29.97p、23.98p 和 25p 下提供。 MPEG HD422 50 Mbps 完全符合 EBU 对于长篇节目制作的建议,在电视台和制作公司内得到了广泛采用。此录制功能使得 PXW-X500 适合于广泛的不同应用,包括新闻采访和纪录片制作。

    直接开放的工作流程,提供 Avid DNxHD 编解码器和 Apple ProRes 编解码器录制选项

    除了 MPEG SStP、XAVC 和 MPEG 代码外,可通过许可证密钥选项直接使用 Apple ProRes 编解码器和 Avid DNxHD 编解码器录制。* DNxHD 或 ProRes 文件可用易于管理的 MXF OP-1a 或 Quicktime 封装格式存储,并车载录制到索尼的 SxS PRO+、SxS-1 或 XQD G/S 系列存储卡中。

* ProRes 编解码器选项 PXWK-501 和 DNxHD 编解码器选项 PXWK-502。

XAVC Intra 和 XAVC Long* 下 1080 时 1 fps 至 120 fps 以及 MPEG HD422 下 1 fps 至 30 fps 的慢动作和快动作功能

    PXW-X500 提供慢动作和快动作功能选项,使用户能够创建优雅的快动作和慢动作画面。在 XAVC 编解码器中,PXW-X500 可在 1080p 时选择 1 fps(每秒帧数)至 120 fps 的帧率捕获图像。它在 23.98p 时提供约 5 倍慢动作,在 25p 时提供 4.5 倍慢动作,在 29.97p 时提供 4 倍慢动作。在 MPEG HD422 编解码器中,该摄录一体机具备以下标准功能:能够在 1080p 模式下,选用 1 fps 至 30 fps 的帧率(增量为 1 fps)进行拍摄。(使用 50Hz 模式时,在 1080p 模式下的可选帧率高达 25 fps。)

* 提供适用于 XAVC 的慢动作和快动作功能选项。

无线操作

  连接 Wi-Fi 无线网卡或 LTE 无线网卡*可执行无线操作,用于远程控制摄像机设置、元数据管理、文件传输、流传输*功能。可以与 Android OS 和 iOS 平板电脑上运行的移动设备内容浏览器应用程序一起使用。

* 今后将推出 LTE 软件狗操作和流传输功能

到标清卡的代理录制*

    PXW-X500 可使用 AAC-LC 2ch 音频在 SD 卡上录制 XAVC 代理视频 (H.264 MP 420 Long GOP)。可更改代理视频的分辨率和比特率,以实现更灵活的工作流程。代理文件以 MP4 格式录制,以提高与普通查看器的兼容性。轻量级代理视频/音频文件可与主线录制分开单独生成并录制到 SD 卡,用于通过低带宽移动网络快速共享内容。
1080 60i/50i 代理录制与计划于 2017 年初发布的固件版本 5.0 一起添加。

带锁定功能的可定制菜单*

    此功能可让您按照与 Web 浏览器的书签功能类似的方式挑选和组织常用的菜单选项。使用此功能,您可以节省大量时间,无需重复搜索特定菜单选项。此外,您还可通过 4 位密码锁定用户菜单,避免不必要的更改。
* 需要固件 4.0 版。

双 SxS 介质插槽、同步或接力录制

    该摄录一体机配备两个 SxS 存储卡插槽,兼容 SxS PRO+ 和 SxS-1 存储卡,也可通过适当的卡适配器使用 XQD 和 SDXC 卡。两个介质插槽支持在同步录制模式下录制,允许同步录制到适用于 XAVC、MPEG HD422 和 MPEG HD (420) 的两个存储卡,而接力模式可在第一个存储卡录满时自动切换到第二个存储卡。

广泛的连接选择

    该摄录一体机提供许多连接以适应广播工作流程,包括 3G HD-SDI、HDMI®、USB、复合输出、时间码输入/输出以及同步锁相输入。3G-SDI 接口能够输入/输出 1080/59.94P 或 50P 信号。也可以进行从高清到标清的下转换输出。可从 SDI 和 HDMI 同时输出。录制触发器 (Rec Trigger) 信号可通过 SDI 和 HDMI 发送,以连接外部索尼录制设备。

2/3 英寸镜头接口

PXW-X500 配备 2/3 英寸 B4 镜头接口。

GPS 功能

PXW-X500 配备 GPS 设备。GPS 数据会自动记录在 MXF 文件位置。

高分辨率 16:9 液晶屏

PXW-X500 配备 3.5 英寸 1,555K 像素点液晶屏,提供高分辨率和灵活的复合选项。

寻像器选择

该摄录一体机支持在寻像器中显示多种功能,包括聚焦放大和波形图/矢量示波器/直方图。寻像器选择包括 HDVF-20A、HDVF-200 和 CBK-VF02。

伽玛和用户伽玛

除了六种标准伽玛以外,还提供四种超级伽玛曲线(承袭自索尼的 CineAlta 摄录一体机)。


数字扩展器

    PXW-X500 的数字扩展器功能可采用数字方式将图像尺寸放大 2 倍、3 倍或 4 倍。与镜头扩展器不同,数字扩展器功能在执行这种放大操作的同时不会造成 F 值下降的现象(即不会损伤图像灵敏度)。可以与镜头扩展器一起使用。

ALAC(自动镜头色差补偿)

    此功能可降低镜头导致的色差。ALAC 仅可用于集成了补偿数据的第三方镜头。(请咨询镜头制造商获取 ALAC 支持信息。)

24-bit 4 通道音频录制

    PXW-X500 可在 MPEG4 SStP、XAVC Intra、XAVC Long、MPEG HD422 模式或 MPEG IMX 模式下录制无压缩 4 通道 24-bit 48 kHz 音频。每个通道的电平可由单独的电平控制器调整。


索尼的 Catalyst Browse 软件

    适用于 PC 和 Mac 的免费视频剪辑管理工具,支持所有索尼格式。
在现场查看片段镜头、添加元数据和审核色彩校正。
无缝升级到较高级 Catalyst Prepare 媒体准备工具。

规格

规格

重量

约 3.8 kg(仅机身,不含镜头、寻像器、麦克风)

尺寸(宽 x 高 x 深)

150 x 269 x 332 mm(仅机身,不含突出部分)

电源要求

12 V 直流(11 V 至 17.0 V)

功耗

约 35W(进行 XAVC 录制且彩色液晶屏开启时)

MPEG4 SStP (SR-Lite 4:2:2)

1920x1080/59.94i,50i,29.97P,23.98P,25P

XAVC Intra

1920x1080/59.94i,50i,29.97P,25P,23.98P
1280x720/59.94P,50P

XAVC Long 50/35/25Mbps

1920x1080/59.94i,50i,59.94P,50P,29.97P,25P,23.98P
1280x720/59.94P,50P

MPEG HD422

1920x1080/59.94i,50i,29.97P,25P,23.98P
1280x720/59.94P,50P,29.97P,25P,23.98P

MPEG HD420

1920x1080/59.94i,50i,29.97P,25P,23.98P
1440x1080/59.94i,50i
1280x720/59.94P,50P

MPEG IMX

720x480/59.94i(50M)
720x576/50i(50M)

DVCAM

720x480/59.94i(25M)
720x576/50i(25M)

高清编解码器(音频)

LPCM 24 bit,48 kHz,4 声道

MPEG IMX(音频)

LPCM 16/24 bit,48 kHz,4 声道

DVCAM(音频)

LPCM 16 bit,48 kHz,4 声道

XAVC 代理 9/3/1/0.5Mbps

AVC/H.264 主要类,4:2:0 Long GOP,VBR,9/3/1/0.5Mbps

XAVC 代理(音频)

AAC-LC,128kbps,2 通道

镜头接口

索尼 2/3 英寸卡口座

成像设备(类型)

3 片 2/3 英寸高清 CCD,PowerHAD FX

有效像素

1920 (H) x 1080 (V)

光学系统

F1.4 棱镜系统

内置滤镜

中灰滤镜(光学滤镜)1: 透明,2: 1/4ND,3: 1/16ND,4: 1/64ND
CC 滤镜(电子滤镜)A: 3200K,B: 4300K,C: 5600K,D: 6300K

灵敏度(2000 lx,89.9% 反射率)

F12(典型)(1920 x 1080/50i 模式)

最低照度

0.016 lx(典型)(1920 x 1080/59.94i 模式,F1.4,+42 dB 增益,带 16 帧积累)

信噪比

60 dB(NS:ON)

水平分辨率

1,000 电视线或更多(1920 x 1080i 模式)

音频输入

XLR 型 3 针(母头)(x 2),线路/麦克风/麦克风 +48 V 可选

视频输出

BNC (x1) HD-Y 或模拟复合

音频输出

XLR 型 5 针

SDI 输出

BNC (x2),HD-SDI/SD-SDI 可选

i.LINK

时间码输入

BNC (x1)

时间码输出

BNC (x1)

同步锁相输入

BNC (x1)

USB(A 型: 主机 3.0/2.0)

用于配音到 HDD/SSD

USB(A 型: 主机 2.0)

用于 Wi-Fi 模块 (IFU-WML3) 和 LTE 软件狗

USB(B 型: 设备 2.0)

在海量存储模式下用于 PC 连接

耳机输出

立体声迷你插孔 (x1)

DC 输入

XLR 型 4 针

远程控制

8 针

HDMI 输出

HDMI 接口(A 型)

寻像器

选件 HDVF-20A,HDVF-200,CBK-VF02

内置液晶监视器

3.5 英寸,约 1.56M 像素点,16:9

类型

SxS 卡插槽 (x2)
XQD 卡和 SDHC 卡可与适配器配合使用

Wi-Fi

NFC

GPS

MI 热靴

* 请注意,这些规格可能会随时更改

配件

配件

肩带 (1)
冷靴套件 (1)
镜头接口盖 (1)
USB 无线 LAN 模块 (IFU-WLM3) (1)
保护盖 (2)
操作指南 (1)
光盘操作手册 (1)

其他信息

DWA-01D 要求 A-8278-057-B 安装支架。

ECM-678、ECM-673 或 ECM-VG1 要求使用可选电缆 ECM-0.5X3F5M。

DWA-01D 新安装支架需要更大电池: A-1999-908-B(比 A-8278-057-B 宽)

麦克风支架适用于 HDVF-C30WR 寻像器: A-8279-919-A

VF 下拉滑盖 (LB) 适用于 HDVF-C30WR 寻像器: A-8279-413-G

可选放大眼镜适用于 HDVF 寻像器 (HDVF-20A/200):
A-7612-389-C -3.8D 至 +0.3D(HDVF-20 标准目镜),
A-8262-537-A -2.8D 至 +2.0D(远视),
A-8262-538-A -3.6D 至 -0.8D(低倍率),
A-8267-737-A -3.6D 至 +0.4D(对色差的标准放大,带特殊补偿)。
注意: 对于“远视”,也建议将可用的普通特写镜头用于 HDVF-200。也可以与 HDVF-20A 维修部件 1-788-774-11 的更换小型放大镜一起使用。
