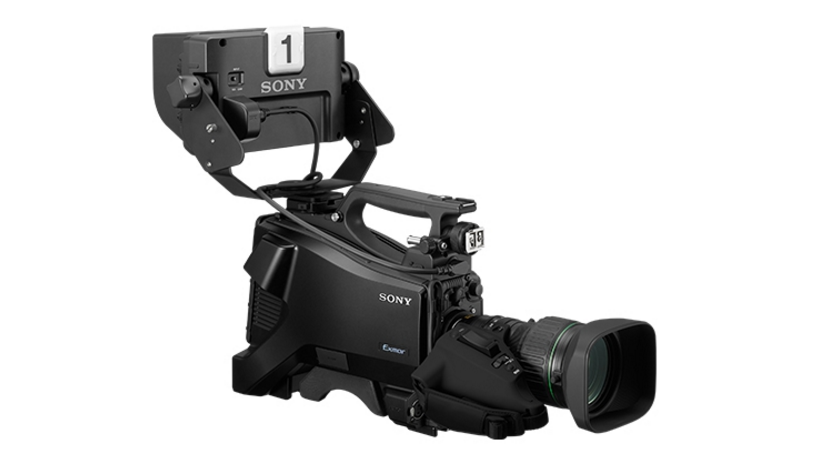

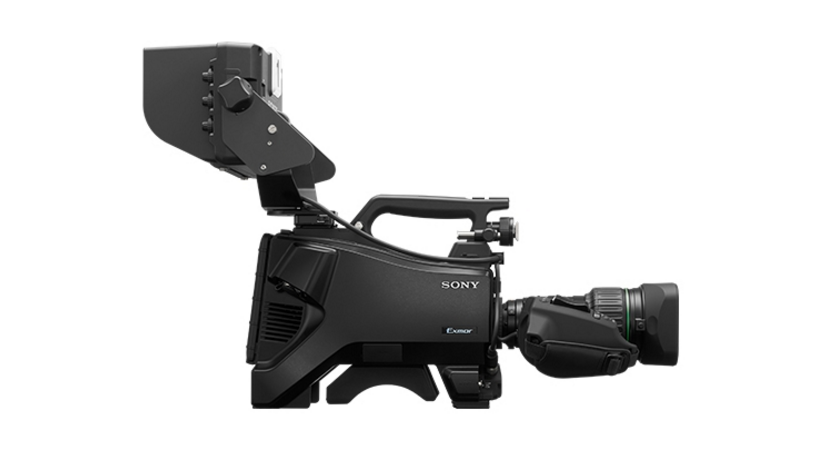

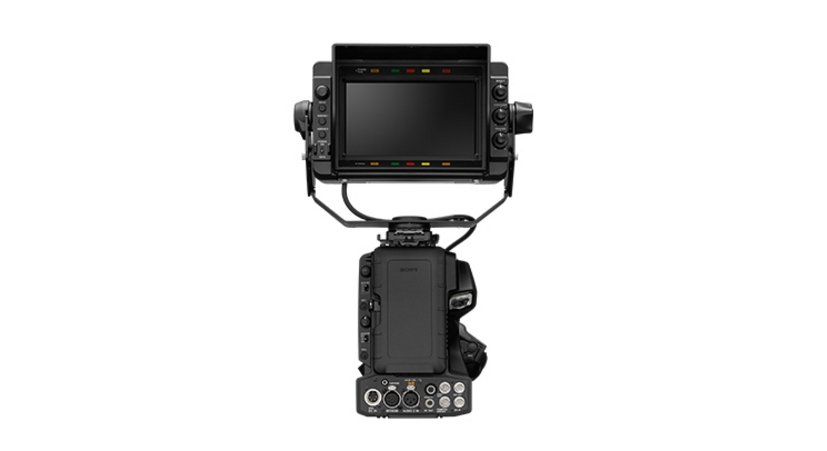

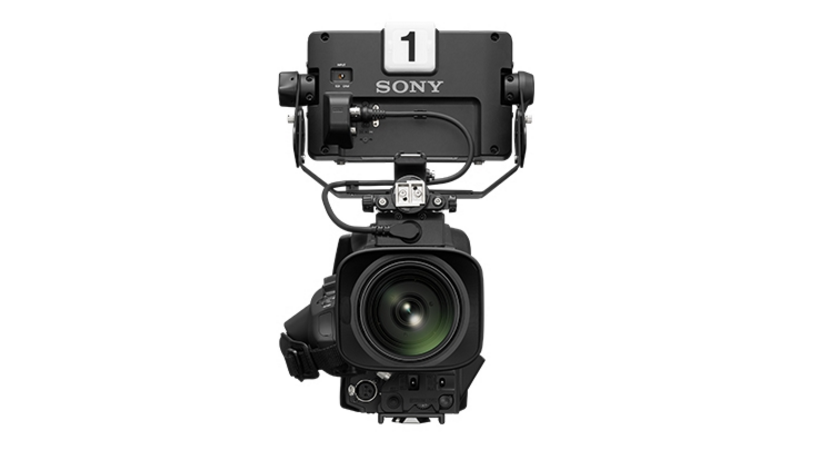

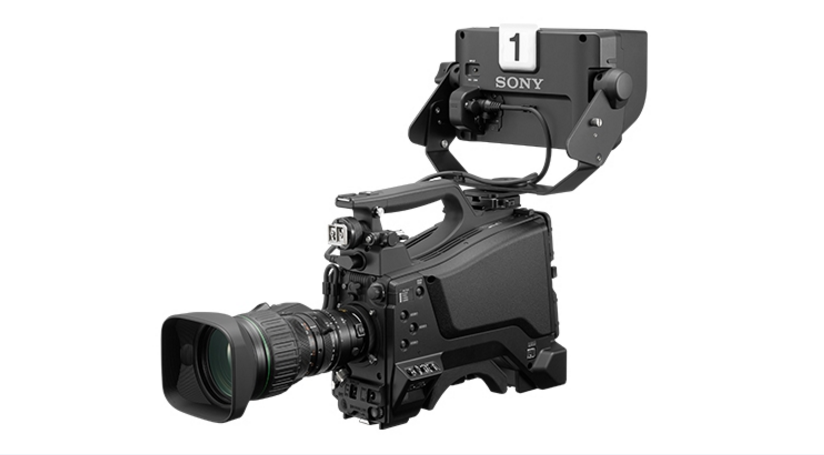

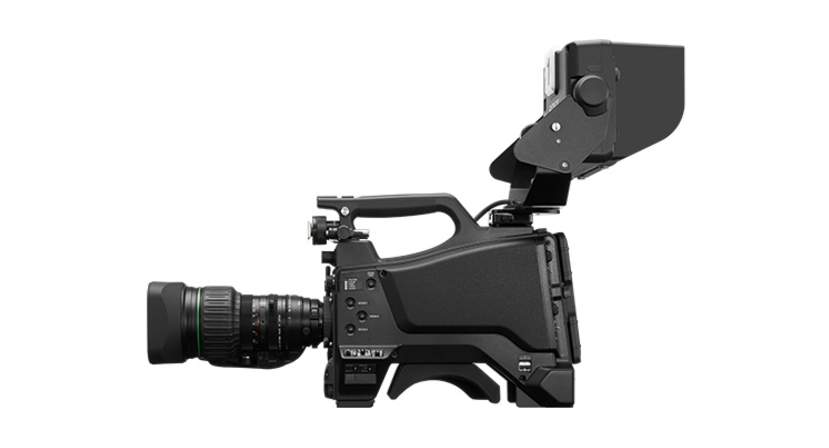

HXC-E75SC(HXCE75SC)

带大寻像器和 20 倍变焦镜头的经济型三片 2/3 英寸 Exmor CMOS 成像器标清/高清演播室摄像机

简介

这款具有成本效益的系统摄像机很适用于小型演播室操作、会议活动和教堂应用场合

    索尼为入门级高清和标清直播制作推出了理想的解决方案，为直播制作提供了较好的质量和性能。


    HXC-E75 是一款高性能然而经济实惠的高清摄像机系统，它继承了索尼的 DXC-D 系列系统摄像机的操控性能。这款摄像机配有三片 2/3 英寸全高清 Exmor CMOS 成像器，为清晰图像提供了较好的灵敏度（在 1080i/60 时达 F12，在 1080i/50 时达 F13）和较低的音噪比。这些成像器通常用于 HXC-P70、HXC-D70 和 PXW-X400，与这些摄像机的集成，为您提供更多灵活性。此外，它支持一系列输出格式，包括 1080i/59.94,50、1080PsF/29.97,25、720p/59.94,50、480i/59.94 和 576i/50。聚焦辅助功能和寻像器选项可实现自然且较精确的聚焦。通过混合型光纤电缆，使用电源时，视频/音频和控制信号传输可延长到最远 350 米。这款摄像机还可通过摄像机控制单元面板和遥控器控制。

    HXC-E75SC 摄像机包中随附 HDVF-L750 7 英寸全高清彩色液晶寻像器和便携式高清 20 倍变焦镜头。
    HXC-E75SC 可提高您的直播制作效率，较具成本效益。

    *HXC-E75SC： [摄像头： 大寻像器和镜头]
    *HXC-E75H： [仅摄像头]

属性

高清 Exmor CMOS 传感器

HXC-E75 安装了三片 2/3 英寸 Exmor CMOS 成像器以制作高清图像。

可捕捉多种高清影像


HXC-E75 可制作多种可选逐行和隔行高清信号格式，包括 1080i/59.94,50、1080PsF/29.97,25 和 720p/59.94,50

标清下转换器

HXCU-FB70 的下转换标清信号输出

混合型光纤电缆连接至摄像机控制单元，使用电源可将信号传输延长到 350 米

连接至 HXCU-FB70 的混合型光纤电缆（带 Neutrik 接口）使用所需电源可将信号传输延长到最远 350 米。通过用于 HXC 系列摄像机的用户友好操作面板对整个摄像机进行控制。

通过单模光纤电缆实现长达 10 千米的远距离传输

在使用单模光纤电缆 (SMF) 连接的情况下，如果使用本地电源，传输可以延长到最远 10 千米。在许多机构中 SMF 已作为基础设施铺设，使您能够快速而方便地安装摄像机系统。

HDVF 接口，可连接多种寻像器

HXC-E75 配有 HDVF 接口，支持使用高清便携式寻像器以及各种类型的大型 HDVF 寻像器。

多种画面控制功能

系统摄像机具有多种的画面控制功能，如多区彩色矩阵、肤色细节、低色调饱和度、拐点饱和度、自动镜头色差补偿 (ALAC)。

随附数字高清大寻像器和高清镜头

HXC-E75SC 摄像机包中随附 HDVF-L750 7 英寸高清彩色液晶寻像器，可更好、更轻松地在演播室应用中操作。这款摄像机还随附便携式高清 20 倍变焦镜头。

规格

一般信息

电源要求

摄像机控制单元： DC48V，2.8A（最大值）
外部直流输入： DC12V，5.4A（最大值）

功耗

约 18W（仅摄像机机身）
约 31W（摄像机机身，带随附的寻像器）

工作温度

-10°C 至 +45°C（14°F 至 +113°F）

储存温度

-20°C 至 + 60°C（-4°F 至 +140°F）

尺寸 (宽 x 高 x 深)*1

160 x 266 x 314 mm（仅摄像机机身）
295 x 455 x 529 mm（含镜头和寻像器的摄像机机身）

重量

约 3.3 kg（仅摄像机机身）
约 6.5 kg（含镜头和寻像器的摄像机机身）

摄像机部分

拾取装置

3 片 2/3 英寸 CMOS

有效像素

1920 x 1080 (H x V)

信号格式

高清： 1080/59.94i，1080/50i，1080/29.97PsF，1080/25PsF，720/59.94p，720/50p

频谱系统

F1.4 棱镜系统

镜头接口

索尼 2/3 英寸卡口座

内置滤色片

CC： 电气
ND： 1； 透明，2； 1/4ND，3； 1/16ND，4； 1/64ND

灵敏度（2000 lx、3200K、89.9% 反射率）

F12 (59.94 Hz)，F13 (50 Hz)

信噪比

典型 60dB *2 (1080/59.94i)

调制深度

高清： 27.5 MHz 时 45% 或更高 (1080i)

水平分辨率

1,000 电视线或更高

增益

-3、0、3、6、9、12 dB

快门速度

1/100，1/125，1/250，1/500，1/1000，1/2000 秒（59.94i 模式）
1/60，1/125，1/250，1/500，1/1000，1/2000 秒（50i 模式）

快门速度（慢速快门 (SLS)）

2、3、4、5、6、7 和 8 帧积累（仅针对高清 1080 模式）

输入/输出

音频 1 输入/视频 2 输入

XLR 类型： 3 针，母（各 1）
麦克风输入： -60dBu（使用菜单或 HXCU-FB70 可设置至 -20dBu)，平衡
线路输入： 0dBu，平衡

通话系统

XLR 型，5 针，母（各 1）

耳机

立体声迷你插孔 (1)

DC 输入

XLR 型 4 针 (x1)，DC 10.5 V 至 17 V

直流输出

4 针 (x1)，DC 10.5 V 至 17 V，1.5 A（最大值）

提示器/同步锁相

BNC (x1)； 同步锁相输入或提示器输出

SDI 输入

BNC 型 (1)，返回

SDI 输出

BNC (x1)、HD-SDI 或 SD-SDI 可选

测试输出

测试输出（带字符/不带字符的模拟输出），或高清/标清同步输出

干线接口

干线线路 D-sub 9 针，母 (1)
RS-232C

摄像机控制单元

可选光纤 (x1)、CCFN 电缆或单模光纤电缆（LC 型）

供电距离（使用 HXCU-FB70）

350 米（最大值）

单模光纤电缆距离（使用 HXCU-FB70）

10 千米（最大值）

远程控制

8 针 (x1)

USB

USB 2.0 (x1)

EXT 输入/输出

D-Sub 9 针，母头 (x1)

寻像器

20 针 (1)，仅针对 HDVF

镜头

12 针 (x1)

显示器（随附寻像器）

屏幕尺寸

155.5 x 87.5 mm（7 英寸对角线）

纵横比

16:9

可打印像素

1920(H) ｘ 1080(V) RGB 色带阵列

镜头

焦距

8.2 毫米（11/32 英寸）至 164 毫米（6 1/2 英尺）

变焦

伺服/手动可选

变焦比率

20 倍

最大相对光圈

1： 1.9

光圈

自动/手动可选

聚焦

全手动聚焦
900 mm 至无限远（微距功能关闭）
10 mm 至无限远（微距功能打开，使用广角镜头）

滤镜螺纹

M82 mm，间距 0.75 mm

微距

开/关（可转换）

配件

配件

摄像机操作指南 (1)
摄像机操作手册 (CD-ROM 1)，英语、简体中文
寻像器操作指南 (1)
寻像器操作手册 (CD-ROM 1)，英语、简体中文
2/3 英寸型高清便携式镜头
7 英寸大寻像器 (1)
镜头接口盖 (1)
后焦调节图 (1)
寻像器安装支架 (1)
V 型热靴支架 (1)
寻像器罩 (1)
寻像器电缆 20 针 (1)
计数器号码牌 (0-9)
电缆夹带 (1)

注

*1

尺寸数值为近似值。

*2

该值为处于 NS（噪声抑制功能）： “开”模式。
