UHC-8300(UHC8300)

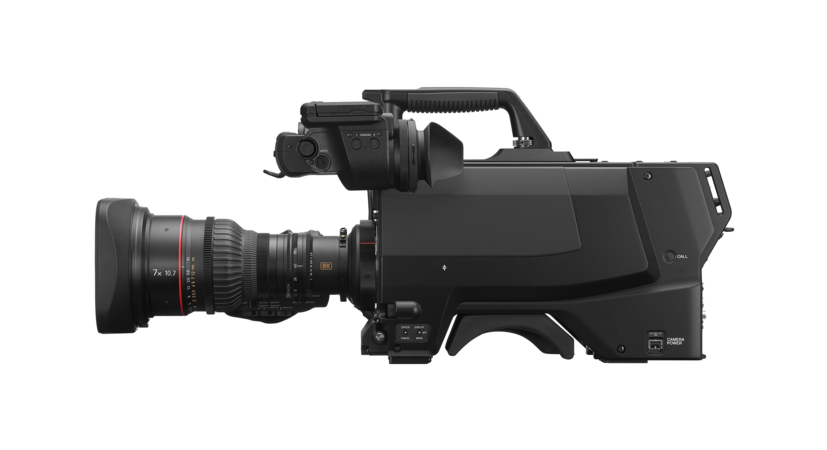

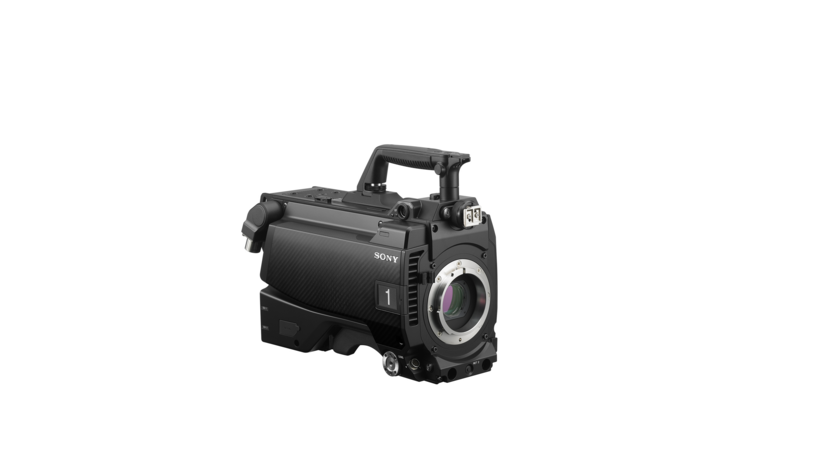

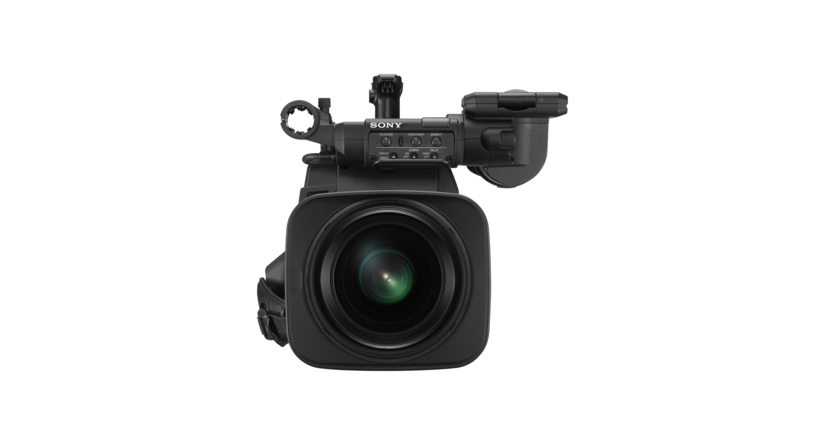

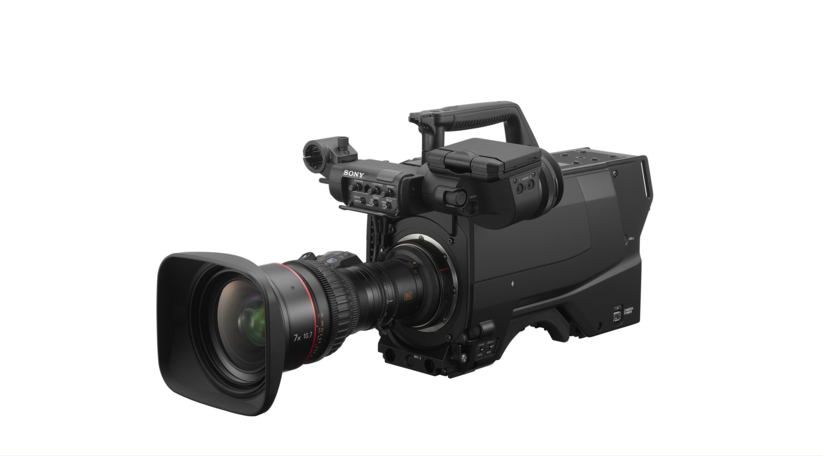

UHC-8300
8K 3CMOS 成像器摄像机系统

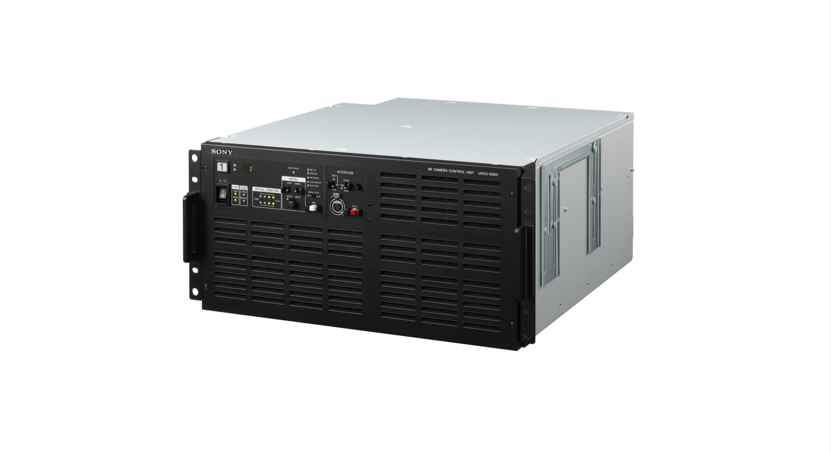

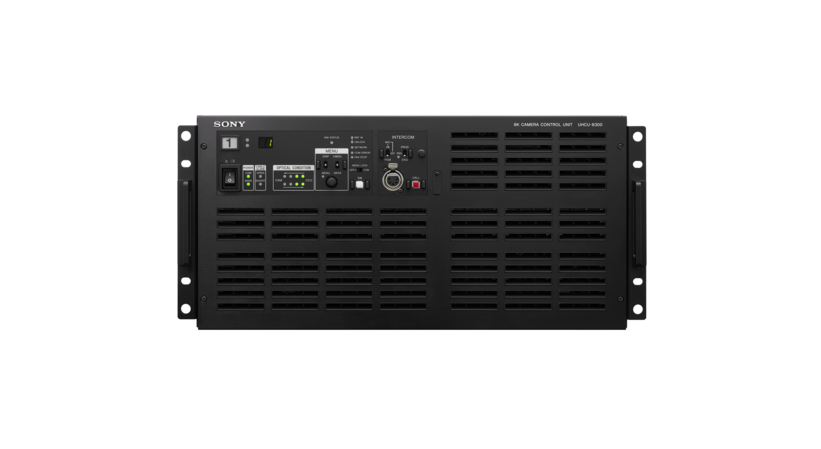

UHCU-8300
8K 摄像机控制单元
UKCU-8001（8K ST 2110 接口）
UZCU-SNMP80（适用于 8K ST 2110 的 SNMP）
UKCU-IP01F (Networked Media Interface)

简介

8K 广播

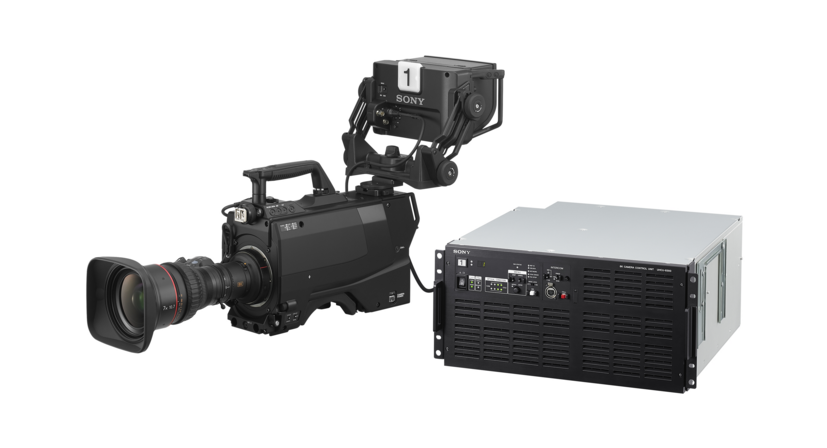

   该频道配备的是 UHC-8300 系统摄像机，能实现从图像捕捉到存储、编辑、显示及播放在内的整个 8K 高清工作流程。索尼 8K 摄像机系统由 UHC-8300 摄像头和 UHCU-8300 摄像机控制单元组成。

精致细节

    UHC-8300 的核心是抢先配备了 1.25 英寸 8K 3CMOS 成像器，能够拍摄分辨率为 7680x4320 像素、信噪比为 -62dB（在 1080/59.94i 下）的原始图像。该产品实现了 120p HDR 高速下的 8K 图像拍摄。与新一代成像器结合使用，这款开发的F1.6 棱镜系统能支持 BT.2020 宽的色彩空间，从而能让内容创作者拍出高清、色彩丰富、画面逼真的 8K 图像。从拍摄的 8K 图像中逐点提取的 4K 信号可用于监控摄像机的精准对焦操作，且无损图像质量。

8K 将为 4K 制作平添更多价值

    使用 UHC-8300 摄像机系统拍摄的 8K 高清图像可进行向下转换，从而生成细节丰富、色彩绚丽的精彩 4K 高清图像。可协助内容创作者为作品增添价值，并让消费者能在现有 4K HDR 电视和显示设备上欣赏到 8K 拍摄的较优画面。还能在索尼的 Crystal LED 大型显示系统上，欣赏到由 UHC-8300 拍摄的具有原生 7680x4320 像素分辨率的 8K 图像。

适合 8K 系统的 IP 解决方案

    除 NMI（Networked Media Interface 板）外：UKCU-IP01F，8K ST 2110 接口板：UKCU-8001 作为与 LSM（索尼 IP 现场制作系统管理）配合使用的选购产品提供。联网 8K ST 2110 系统可通过 SNMP 的另一款许可证密钥选购产品进行监控：UZCU-SNMP80。

属性

 8K 接口

    紧凑型 UHC-8300 摄像头重约 7 公斤，可通过 SMPTE 光纤连接至 UHCU-8300 摄像机控制单元。CCU 可在基于 SMPTE ST.2082-12 的八进制 12G-SDI 上输出 8K 120p 基带信号。同时，可在 12G/3G-SDI 上同时提供 4K 和高清输出信号。

专为满足未来工作流程之需而制

    不管是当今还是未来的制作工作流程，它可满足您的各种需求。通过 UHC-8300 拍摄的 8K 高清图像可另存为 XAVC 文件，并在索尼的 PWS-4500 现场直播服务器上进行播放。还可将 8K 信号传输到索尼的 XVS-8000/9000 切换台，并与索尼的 IP 转换器结合使用。随着索尼及其他制造商推出的第三方显示、交换和编辑解决方案的选择日益增多，8K 高清生态系统发展迅猛。

HDR 和 SDR 中的同时 8K/4K/高清制作

    通过连接至 UHCU-8300 摄像机控制单元，UHC-8300 可提供 S-Log3、HLG Live、HLG BT.2100 等 HDR 制作工作流以供选择。索尼 SR Live 支持在 HDR 和 SDR 中同时输出 8K、4K和高清信号，能满足各类直播制作需求，以使各大广播公司从中受益。

新型 8K 镜头接口

    新型 1.25 英寸镜头接口系统能直接兼容各大镜头供应商开发的 8K 镜头。现有 4K 镜头也可搭配 1.25 英寸 B4 镜头接口适配器一同使用。

兼容当前直播制作组件

    UHC-8300 兼容索尼当前直播制作系统组件，包括遥控器、多摄像头系统单元和寻像器。无论现在还是以后，广播公司和节目制作方都能从当前的 4K/高清投资中获益匪浅。

实时 4K 剪切能力

    UHC-8300 采用 8K 高清分辨率，能让制作团队选出部分所拍摄图像进行 4K 剪切。借助 4K 监视器显示视频，可对聚焦镜头进行重点检查和确认。这通过对拍摄的 8K 图像进行无损逐点提取来完成。

IP 解决方案

    基于 IP 的网络连接使得整个系统更加灵活，即便是 8K也能轻松应对。可选购 8K ST 2110 接口板 UKCU-8001。通过 UZCU-SNMP80 许可证密钥激活的 SNMP 可对其进行监控。还提供 NMI（Networked Media Interface 板）UKCU-IP01F 选购产品。各 IP 板可以安装到摄像机控制单元 UHCU-8300 上。

规格

UHC-8300 摄像头主体

功率要求和消耗电流

240Vdc、1.0A（最大）
12Vdc、9.5A（最大）

操作温度

-20°C 至 +45°C
-4°F 至 +113°F

储存温度

-20°C 至 + 60°C（-4°F 至 +140°F）

尺寸 (宽 x 高 x 深)*1

167 x 299 x 396 mm
6 5/8 x 11 7/8 x 11 3/4 英寸
*1 尺寸数值为近似值，不含突出部分。

重量

（机身）约 7.0 kg
（机身）约 15 lb 7 oz

UHC-8300 摄像头的摄像机部分

成像器件

3 片 1.25 英寸 CMOS

分辨率

8K： 7680 x 4320 (H x V)

频谱系统

F1.6 棱镜系统

镜头接口

1.25 英寸卡口座，ARIB TR-B37

内置滤镜

CC： A； 3200K（透明），B； 4300K，C； 6300K，D； 盖
ND： 1； 透明，2； 1/4ND，3； 1/16ND，4； 1/64ND

灵敏度
（2000 lx，3200K，89.9% 反射率）

F8 (8K 59.94p)、F9 (8K 50p)

噪音水平

-62dB (1080/59.94i)

水平分辨率
（8K： 图像中心的调制深度为 5% 或更高。）

3,840 电视线

增益

-6、-3、0、3、6、9、12 dB

快门速度

1/100，1/125，1/250，1/500，1/1000，1/2000 秒（59.94 模式）
1/60，1/125，1/250，1/500，1/1000，1/2000 秒（50 模式）

UHC-8300 摄像头输入/输出

摄像机控制单元

光/电复式接口 (x1)

镜头

12 针 (x1)

寻像器

20 针 (x1)，用于 HDVF

音频输入 (CH1)

XLR 类型： 3 针，母 (x1)
麦克风输入： -60dBu（使用菜单或 UHCU-8300 可设置至 -20dBu），平衡
线路输入： +4dBu，平衡

视频输入 (CH2)

XLR 类型： 3 针，母 (x1)
麦克风输入： -60dBu（使用菜单或 UHCU-8300 可设置至 -20dBu），平衡
线路输入： +4dBu，平衡

通话系统

1： XLR 型 5 针，母 (x1)
2： XLR 型 5 针，母 (x1)

耳机输出

立体声迷你插孔 (x1)

DC 输入

XLR 型 4 针 (x1)，DC 10.5 V 至 17 V

直流输出

4 针 (x1)，DC 10.5 V 至 17 V（最大 0.5 A）*2
2 针 (x1)，DC 10.5 V 至 17 V（最大 2.5A）*2

*2 根据负载和输入条件，可能会受到限制。

SDI 1 输出

可选 BNC (x1) SMPTE ST2082-10 12G-SDI 输出、ST424/425-1 3G-SDI 输出、ST292-1 HD-SDI 输出、高清提示器输出

SDI 2 输入/输出

BNC 型 (x1) SMPTE ST292-1，可选 HD-SDI 输出或高清视频数据接口输入

监视器输出

BNC (x1) SMPTE ST292-1，HD-SDI 输出

同步输出

BNC (x1) 高清同步、标清同步输出

提示器输出

BNC (x1) 1Vp-p，75Ω

返回控制

6 针 (x1)，用于 CAC-6

供将来使用

8 针 (x1)

跟踪器

10 针 (x1)

MAG 控制

14 针 (x1)

摄像机吊架

12 针 (x1)

网络数据传输通道

8 针 (x1)，RJ-45

USB

USB 2.0，A 型，4 针 (x1)，用于 USB 存储器

UHC-8300 摄像头配件

配件

光盘操作手册 (x1) 日语、英语、简体中文
电缆夹带 (x1)
摄像机编号标签 (x1)
螺丝 +B3 (x2)，用于电缆夹带
镜头接口盖 (x1)

UHCU-8300 CCU 主体

电源要求

AC 100 至 127V，200V 至 240 V，50/60 Hz

消耗电流

交流输入 1： 4.0A（最大）
交流输入 2： 6.2A（最大）

操作温度

5°C 至 +40°C
41°F 至 +104°F

储存温度

-20°C - +60°C
-4°F - +140°F

尺寸（宽 x 高 x 深）[*1]

482 (440) x 221 x 500 毫米
19 (17 1/2) x 8 3/4 x 19 3/4 英寸

重量

约 24 kg
约 52 lb 15 oz

视频信号

8K 4320： 119.88p、100p、59.94p、50p (SQD-2SI,2SI-2SI)
4K 2160： 59.94p、50p（2SI、SQD、Level-A/B）
高清 1080： 59.94p、59.94i、50p、50i

*1

尺寸数值为近似值，不含突出部分。

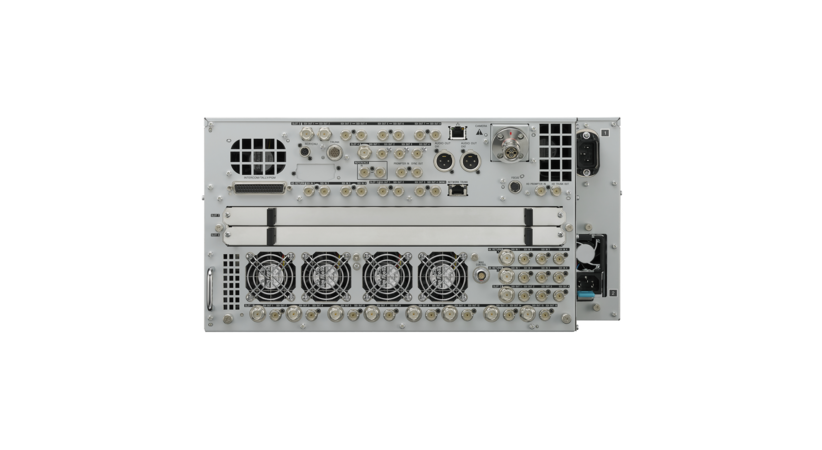

UHCU-8300 CCU 输入/输出

摄像机

光纤 (x1)

内部通话系统/程序/Tally

D-sub 50 针（母）(x1)

• 内部通话系统 (PROD/ENG)、4Wire/RTS/Clear-Com、0 dBu

• PGM 2 个系统，-20/0/+4 dBu

• TALLY（R、G、Y）

• 标记

RCP/CNU

8 针多接口，母 (x1)

干线接口

12 针，母 (x1)
RS-232C 或 RS-422A，1 个系统

LAN

8 针 (x1)，RJ-45

网络数据传输通道

8 针 (x1)，RJ-45

聚焦需求

20 针，母 (x1)

MAG 控制

14 针，母 (x1)

NMI-LAN（选项： 待定）

QFSP+ (x2)，40G Base-SR（按收发器模块）

USB

USB 2.0，A 型，4 针 (x1)，用于 USB 存储器

UHCU-8300 CCU 输入

AC

AC 100 至 127V，200V 至 240 V (x2)

4K 返回

BNC 型 (x8)
12G-SDI，SMPTE ST2082-10
3G-SDI，SMPTE ST424/425-5，2 个系统

高清返回

BNC 型 (x4)
3G-SDI，SMPTE ST424/425-1
HD-SDI，SMPTE ST292-1，4 系统

参考信号

BNC 型 (x2)，输入：
高清： SMPTE ST274、三级同步、0.6 Vp-p、75 Ω
标清： 黑场（NTSC： 0.286 Vp-p，75 Ω/PAL： 0.3 Vp-p、75 Ω）
输出： 环通

提示器

BNC 型 (x1)，输入： VBS，1.0 Vp-p，75 Ω，1 个系统

高清提示器

BNC 型 (x1)
HD-SDI： SMTPE ST292-1

UHCU-8300 CCU 输出

8K (SLOT-1)

BNC 型 (x16)
12G-SDI： SMPTE ST2082-10/12，2 个系统用于 59.94p/50p，1 个系统用于 119.88p/100p
3G-SDI： SMPTE ST424/425-1，1 个系统

4K MAG (SLOT-2)

BNC 型 (x4)
12G-SDI： SMPTE ST2082-10
3G-SDI： SMPTE ST424/425-5

4K (SLOT-3)

BNC 型 (x8)
12G-SDI： SMPTE ST2082-10
3G-SDI： SMPTE ST424/425-5，2 个系统

4K 监视器 (SLOT-4)

BNC 型 (x4)
12G-SDI： SMPTE ST2082-10
3G-SDI： SMPTE ST424/425-5

高清 (SLOT-5)

BNC 型 (x4)
3G-SDI： SMPTE ST424/425-1
HD-SDI： SMPTE ST292-1
3G-SDI/HD-SDI，字符信号可选

同步

BNC 型 (x1)
高清同步： SMPTE ST274、三级同步、0.6 Vp-p、75 Ω
标清同步： 复合同步、0.3 Vp-p、75 Ω
高清同步/标清同步可选

音频 CH-1、CH-2

XLR 3 针，公 (x2)，0/–20/+4 dBu

UHCU-8300 CCU 配件

配件

Tally 号码牌（1 套）
光盘操作手册 (x1)，日语、英语、简体中文

UKCU-IP01F 选购接口主体

电源要求

DC 12V

功耗（最大）

70 W

操作温度

5°C 至 +40°C
41°F 至 +104°F

储存温度

-20°C - +60°C
-4°F - +140°F

尺寸（宽 x 深）*1

340 x 237 mm
13 1/2 x 9 3/8 英寸

重量

约 2 kg
约 4 lb 6.5 oz

*1

尺寸数值为近似值，不含突出部分。

UKCU-IP01F 选购接口输出

输出 *2

QSFP+，符合 40GBASE-SR/LR

*2

不含收发器 QSFP+。

UKCU-IP01F 选购接口配件

配件

光盘操作手册 (x1)，日语、英语、简体中文

UKCU-8001 可选接口概述

UKCU-8001

ST 2110 接口板
* 稍后会添加更多信息

UZCU-SNMP80 可选软件概述

UZCU-SNMP80

SNMP 代理软件

注：UKCU-8001 和 UZCU-SNMP80 的规格将于稍后提供。
