HDC-3500

发布时间 : 2021-04-26 15:38:47

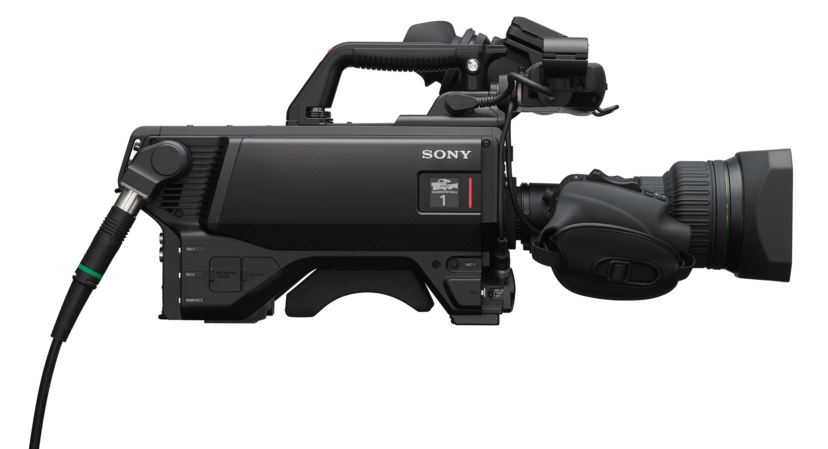

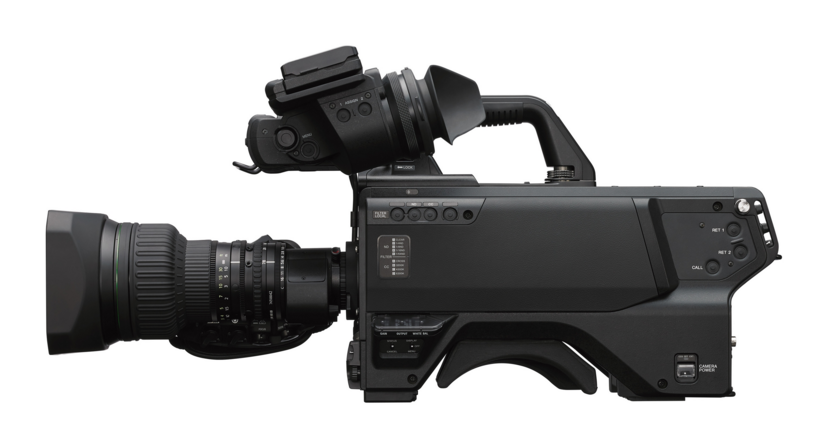

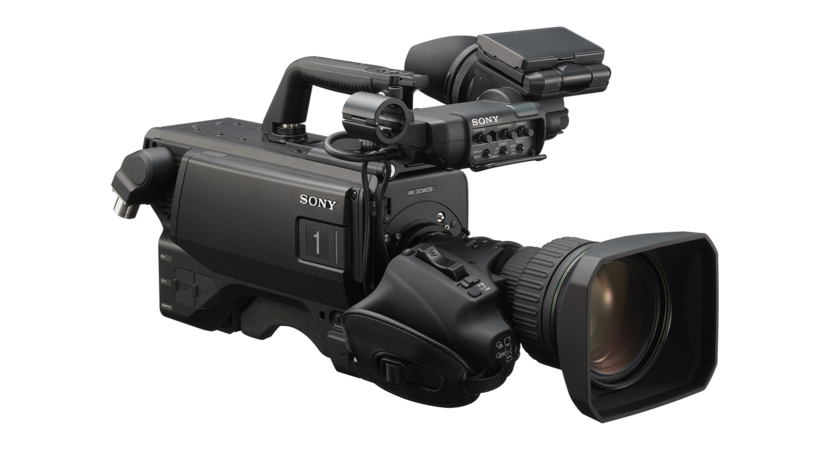

HDC-3500(HDC3500)

具有三片 2/3 英寸 4K CMOS 成像器的便携式系统摄像机适用于光纤操作


简介

HDC-3500 系统摄像机将为直播制作环境带来新的图像质量、便携性和创作灵活性。用户将享受到较优质 4K/高清/HDR 图像质量,还能预测未来的制作需求,同时保持与当前工作流程和系统硬件的兼容性。

释放成像能力

利用 2/3 英寸 4K CMOS 成像器,以及能消除“果冻效应”和“闪光带”的全域快门技术,能拍摄出较好的图像效果。上述技术使得 HDC-3500 能够拍出具有 4K 高分辨率 (2000TVL)、低噪声 (-62dB)、出色灵敏度(F10 为 1080/59.94p 或 F11 为 1080/50p)和高动态范围的原始图像,同时实现 ITU-R BT.2020 广播标准的宽彩色空间。与特地开发的 LSI 数字信号处理器相结合,可充分发挥这款新的成像器出色的成像能力。

格式更灵活(4K/高清)

HDC-3500 可通过摄像机控制单元的 12G-SDI 和四个 3G-SDI 接口输出 4K 信号,3G-SDI 信号的格式范围高达 1080/50p。如此一来,您可从制作便利中受益,观众也能享受到较优的图像质量。

了解详情

拓宽创作潜力,在任何拍摄情况下都能获得您想要的效果。暗色调饱和度确保在弱光条件下也能再现丰富、鲜明的色彩。强大的伽马函数可对微调色调值、对比度和细节进行精准控制。

可同时进行 HDR 和 SDR 制作

HDC-3500 能拍摄高动态范围图像,并支持索尼的 SR 实时工作流程,可同时进行 HDR/SDR 制作,以减少库存需求。

本产品已预装部分软件,因而需要购买许可证密钥才能激活某些功能。

属性

可轻松更改传输方式

HDC-3500 支持标准光纤传输,具有 SMPTE 标准接口,可用于连接相关 HDCU-3100/HDCU-2000 系列摄像机控制单元。它能随时方便快捷地重新配置摄像机,以进行光纤、第三代数字三同轴或无线操作,还能选择外部面板。

更广泛的工作流选项

支持索尼适用于 HDR 的 SR Live 工作流程,可同时进行 4K HDR 和高清 SDR 制作,从而降低了多格式制作的硬件和人员成本。此外,HDC-3500 还能通过可选软件许可证进行升级,增加捕获逐行信号、逐行片段帧 (PsF) 信号或双倍速度采集功能,进而拍摄到精彩的慢动作。

适用于 IP 远程制作的简单解决方案

添加可选 HDCE-TX30 IP 摄像机扩展适配器能让 HDC-3500 直接输出 ST 2110 信号,无需配备单独的 CCU(摄像机控制单元),进而简化与 IP 远程制作系统的连接流程。

方便随身携带的摄像机

采用镁合金机身和碳纤维增强塑料 (CFRP) 外部面板制成,集质轻、韧度强等优点于一身。此外,较低的重心、易调节肩垫以及加宽操纵杆区都增强了摄像机操控的稳定性。HDC 系列演播室摄像机具有较好的人体工程学设计,适用于各类演播室和直播制作环境,是手持式操作的理想之选。

无缝集成

能向后兼容业界广受好评的索尼 HDC-2000 系列系统摄像机,并轻松畅顺地集成到当前直播制作基础设施中(包括摄像机和 CCU)。

2 倍慢动作

HDC-3500 提供双倍速度采集功能,可将高质量高清图像传输到 HDCU-3100 或 HDCU-2500 摄像机控制单元 (CCU)。

可显示摄像机编号和 Tally

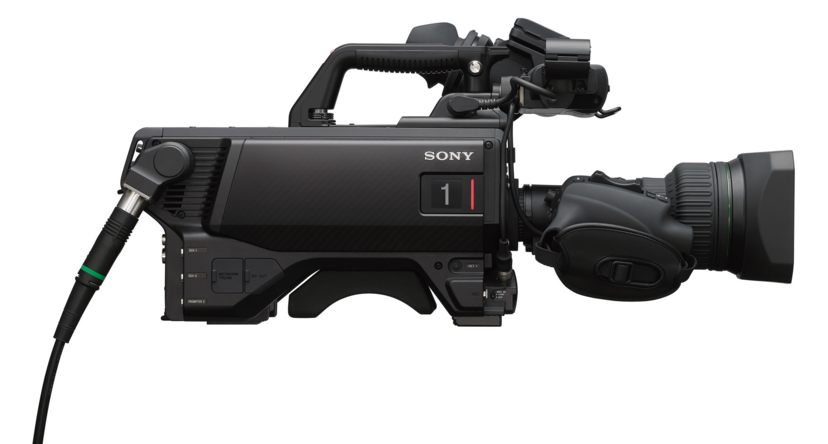

摄像机机身上的图形化电子纸屏幕将会显示指定摄像机编号。所显示的信息将自动更新,以反映系统更改。摄像机数字显示屏旁边还有一个 LED Tally 灯。

丰富的聚焦辅助功能

寻像器详细信息功能可在取景器中直接添加专用图像增强边缘信号,从而帮助操作员在任何拍摄条件下快速精确地对焦。它还配有聚焦辅助指示灯和聚焦位置仪功能。

伺服控制的 ND 和 CC 滤镜

中灰 (ND) 和色彩校正 (CC)* 双光学滤镜轮将开拓更大创作潜力。两种滤镜都能通过远程控制面板、主设置单元或直接从摄像头进行控制。

网络中继

网络数据接口(通过 LAN 端口)可在摄像机和摄像机控制单元之间实现高达 1 Gbps 的高速数据传输,为 IP 产品和系统的配置能力* 提供支持。

* 在光纤配置下运行的摄像机。

规格

一般信息

电源要求

AC 240 V,1.4 A(上限),DC 240 V,1.05 A(上限)

工作温度

20°C 至 +45°C(-4°F 至 +113°F)

储存温度

20°C 至 +60°C(-4°F 至 140°F)

重量

约 4.9 kg (10 lb 13 oz)(仅机身)
约 5.1 kg (11 lb 4 oz)(连接 HKC-TR37 时)
约 4.9 kg (10 lb 13 oz)(连接 HKC-FB30 时)

成像器

成像器

采用全域快门的 2/3 英寸 4K CMOS 成像器

方法

3-CMOS、RGB

电气特性

灵敏度

F10 为 1080/59.94p
F11 为 1080/50p
(2,000 lx 下反射率为 89.9%)

信噪比

-62 dB

几何形状失真

微不足道(不包括镜头失真)

光学系统规格

频谱系统

F1.4 棱镜系统

内置滤色片

ND 灰度滤镜 1:透明,2:1/4ND,3:1/8ND,4:1/16ND,5:1/64ND
CC 滤镜 A:交叉滤镜,B:3200K(清晰),C:4300K,D:6300K

输入/输出接口

摄像机控制单元

光电连接器(LEMO 3K.93C 连接器)(x1)

镜头

12 针 (x1)

VF

20 针 (x1)

MIC 1 IN

XLR 3 针,母 (x1)

音频输入 CH1,CH2

XLR 3 针,母(各 x1)
音频开关设为 MIC 时:–60 dBu(可通过菜单选择高达 –20 dBu),平衡
音频开关设为 LINE 时:0 dBu,平衡

内部通话系统 1、内部通话系统 2

XLR 5 针,母(各 x1)

耳塞式耳机

4 极迷你插孔 (x1)(2 极单声道、3 极立体声、4 极 CTIA 标准、4 极 OMTP 标准)

直流输入

XLR 4 针 (x1)、DC 10.5 至 17 V

直流输出

4 针 (x1),DC 10.5 至 17 V,0.5 A(上限)*¹,2 针 (x1),DC 10.5 至 17 V,2.5 A(上限)*¹

SDI 1

BNC (x1)

SDI 2

BNC (x1)

SDI MONI

BNC (x1)

测试输出

BNC (x1)

提示器/同步锁相

BNC (x1)
提示器 1 Vp-p、75 Ω
同步锁相高清:SMPTE ST274、三级同步、0.6 Vp-p、75 Ω,SD:黑场(NTSC:0.286 Vp-p、75 Ω/PAL:0.3 Vp-p、75 Ω)

提示器2

BNC (x1),1 Vp-p,75 Ω

RET CTRL

6 针 (x1)

远程控制

8 针 (x1)

跟踪器

12 针 (x1)

摄像机吊架

12 针 (x1)

USB

USB 2.0、A 型、4 针 (x1)(用于连接 USB 驱动器)

网络数据接口

RJ-45 型 8 针 (x1)

标准配件

装置使用前须知 (1)、操作说明 (CD-ROM) (1)、电缆固定夹(1 套)、螺丝 (+B3×8) (2)、附加标签 (1)

*1

可能会受到施加载荷或输入的限制。

光学低通滤镜

如果 HDC3500 系列摄像机的内置滤色片不能很好地减少某些 LED 屏幕造成的摩尔纹,则可选的光学低通滤镜 (OLP) 将有助于进一步减少摩尔效应(部件号:1-856-731-31)。
