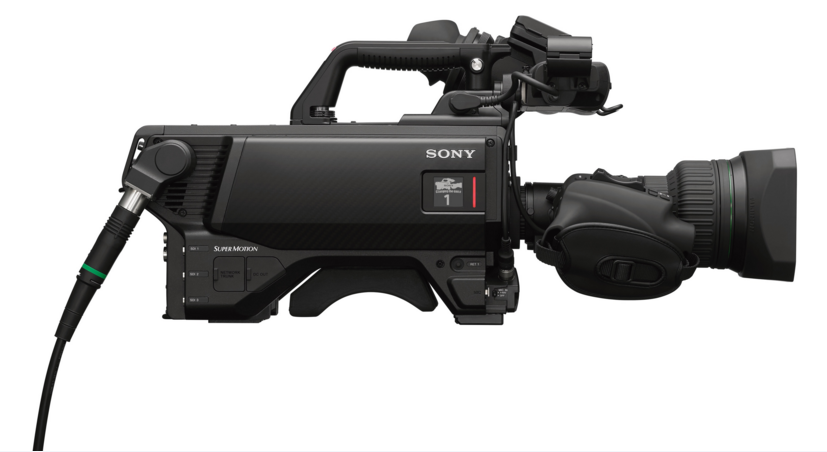

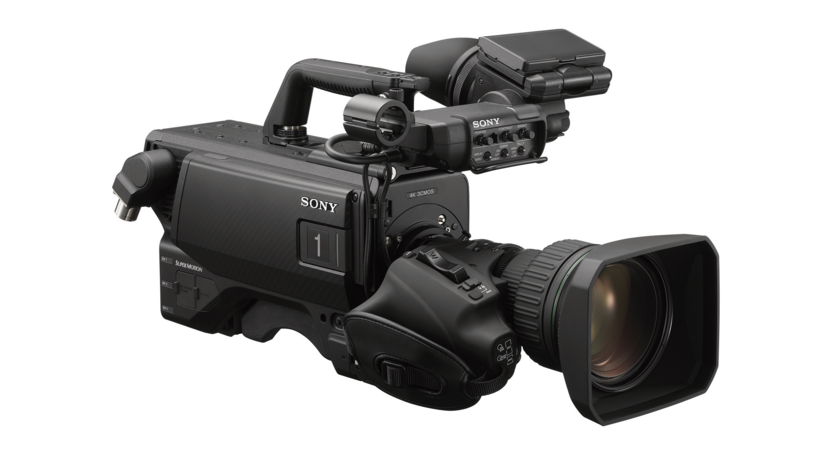

HDC-5500(HDC5500)

具有三片 2/3 英寸 4K CMOS 成像器和直接 4K 输出能力的高性能便携式系统摄像机

简介

HDC-5500 系统摄像机将为直播制作环境带来较好图像质量、便携性和创作灵活性。用户将享受到较优质 4K/HD/HDR 图像质量，还能预测未来的制作需求，同时保持与当前工作流和系统硬件的完全兼容性。

直接 4K 输出

新开发的机内信号处理器能让 HDC-5500 无需增加专用外部基带处理器单元就能直接输出 4K 信号，从而可节省实况转播车或演播室环境中的机架空间。它还能通过 12G-SDI 直接输出 4K 信号。由于采用较新的 4K 基带传输系统，这款紧凑型摄像机适用于稳定器和无线摄像机系统

灵敏度和色彩再现能力

利用索尼 2/3 英寸 4K CMOS 成像器，以及能消除“果冻效应”和带状噪音的全域快门技术，将能拍摄出高级照片效果。上述技术使得 HDC-5500 能够拍出具有较低噪声 (-62dB)、出色灵敏度（F10 为 1080/59.94p 或 F11 为 1080/50p）和高动态范围的原始 4K 图像，同时实现 ITU-R BT.2020 广播标准的宽彩色空间。与为他开发的 LSI 数字信号处理器相结合，可充分发挥这款较新的成像器出色的成像能力。

了解详情

拓宽创作潜力，在任何拍摄情况下都能获得您想要的效果。暗色调饱和度确保在弱光条件下也能再现丰富、鲜明的色彩。强大的伽马函数可对微调色调值、对比度和细节进行精准控制。

可同时进行 HDR 和 SDR 制作

HDC-5500 能拍摄高动态范围图像，并支持索尼的 SR 实时工作流，可同时进行 HDR/SDR 制作，以减少库存需求。

本产品已预装部分软件，因而需要购买许可证密钥才能激活某些功能。

属性

可轻松更改传输方式

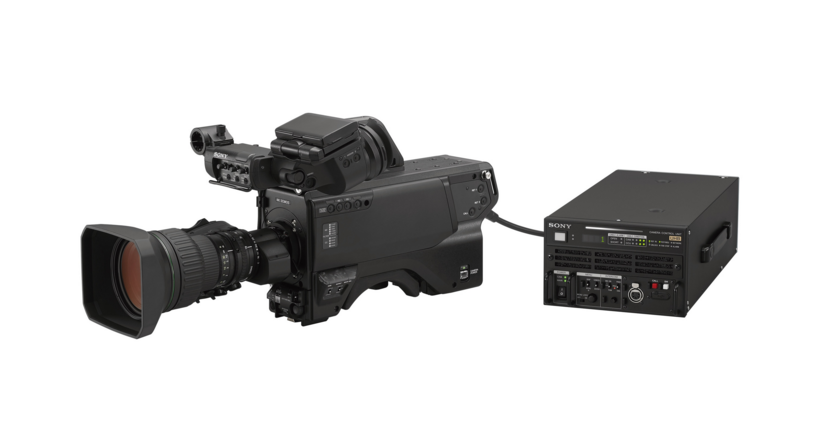

HDC-5500 支持将光纤传输用作超高比特率 (UHB) 传输标准。通过选装侧面板，HDC-5500 与 HDCU-3500/3100/2000 系列摄像机控制单元兼容。它能随时方便快捷地重新配置摄像机，以进行光纤、第三代数字三同轴或无线操作，还能选择外部面板。

更广泛的工作流选项

采用镁合金机身和碳纤维增强塑料 (CFRP) 外部面板制成，集质轻、韧度强等优点于一身。此外，较低的重心、易调节肩垫以及加宽操纵杆区都增强了摄像机操控的稳定性。HDC 系列演播室摄像机具有较好的人体工程学设计，适用于各类演播室和直播制作环境，是手持式操作的理想之选。

方便随身携带的摄像机

无缝集成

能向后兼容业界广受好评的索尼 HDC-2000 系列系统摄像机，并轻松畅顺地集成到当前直播制作基础设施中（包括摄像机和 CCU）。

多种慢动作采集速度

添加可选许可证即可实现 8 倍、6 倍、4 倍、3 倍及 2 倍高帧率 (HFR) 高清图像拍摄能力。可同时拍摄高动态范围 (HDR) 图像，并实现在 SR 直播活动中同时生成 HDR 和 SDR 图像。

可显示摄像机编号和 Tally

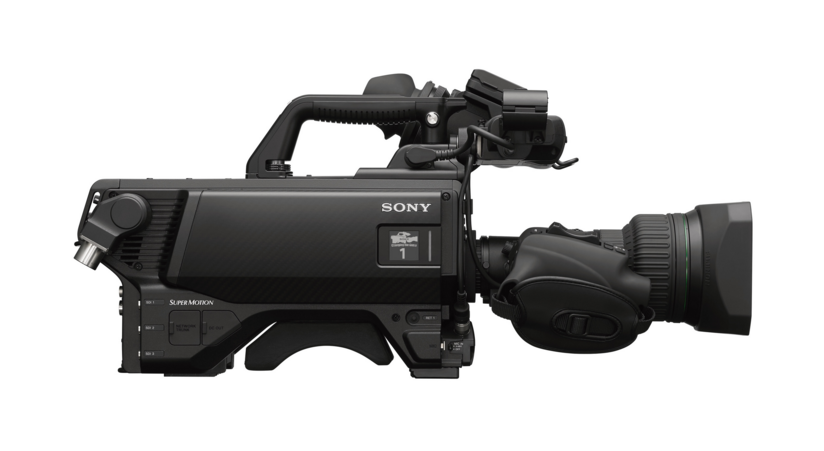

摄像机机身上的图形化电子纸屏幕将会显示指定摄像机编号。所显示的信息将自动更新，以反映系统更改。摄像机数字显示屏旁边还有一个 LED Tally 灯。

丰富的聚焦辅助功能

寻像器详细信息功能可在取景器中直接添加专用图像增强边缘信号，从而帮助操作员在任何拍摄条件下快速精确地对焦。它还配有聚焦辅助指示灯和聚焦位置仪功能。

伺服控制的 ND 和 CC 滤镜

中灰 (ND) 和色彩校正 (CC)* 双光学滤镜轮将开拓更大创作潜力。两种滤镜都能通过远程控制面板、主设置单元或直接从摄像头进行控制。

网络中继

网络中继（通过 LAN 端口）可在摄像机和 CCU 之间实现高达 1 Gbps 的高速数据传输，为 IP 产品和系统的配置能力* 提供支持。

* 在光纤配置下运行的摄像机。

录制和实时网络传输

HDCU-5500 可使用录制选项 HKCU-REC55 将实时信号录制到 CCU 中。在录制过程中，文件将实时传输到 USB SSD 或网络存储。因此，拍摄操作一完成，文件便已传输到便携式 SSD 或 NAS。

规格

一般信息

电源要求

AC 240 V、1.4 A（最大）、DC 12 V、9.5 A（最大）、DC 240 V、1.05 A（最大）

工作温度

–20°C 至 +45°C（–4°F 至 +113°F）

储存温度

–20°C 至 +60°C（–4°F 至 140°F）

重量

约 5.0 kg (11 lb 0.4 oz) （仅机身）

成像器

成像器

采用全域快门的 2/3 英寸 CMOS 成像器

方法

3-CMOS、RGB

有效分辨率 (H x V)

QFHD： 3840 × 2160
高清： 1920 × 1080

电气特性

灵敏度

F10 为 1080/59.94p
F11 为 1080/50p
（2,000 lx 下反射率为 89.9%）

信噪比

-62 dB

几何形状失真

微不足道（不包括镜头失真）

光学系统规格

频谱系统

F1.4 棱镜系统

内置滤色片

ND 滤镜 1： 透明，2： 1/4ND，3： 1/8ND，4： 1/16ND，5： 1/64ND
CC 滤镜 A： 交叉滤镜，B： 3200K（清晰），C： 4300K，D： 6300K

输入/输出接口

摄像机控制单元

光/电复式连接器（LEMO 3K.93C 连接器）(x1)

镜头

12 针 (x1)

VF

20 针 (x1)

MIC 1 IN

XLR 3 针，母 (x1)

音频输入 CH1，CH2

XLR 3 针，母 (x1)
音频开关设为 MIC 时： –60 dBu（可通过菜单操作选择高达 –20 dBu），平衡
音频开关设为 LINE 时： 0 dBu，平衡

内部通话 1

XLR 5 针，母 (x1)

内部通话 2

XLR 5 针，母 (x1)

耳塞式耳机

4 极迷你插孔 (x1)（3 极立体声、4 极 CTIA 标准、4 极 OMTP 标准）

DC IN XLR 4 针 (x1)、DC 10.5 至 17 V

XLR 4 针 (x1)、DC 10.5 至 17 V

直流输出

4 针 (x1)、DC 10.5 至 17 V、最大 0.5 A*¹
2 针 (x1)、DC 10.5 至 17 V、最大 2.5 A*¹

SDI 1

BNC (x1)

SDI 2

BNC (x1)

SDI 3

BNC (x1)

SDI MONI

BNC (x1)

测试输出

BNC (x1)

提示器/同步锁相

BNC (x1)
PROMPTER 1 Vp-p、75 Ω
同步锁相高清： SMPTE ST274、三级同步、0.6 Vp-p、75 Ω、标清： 黑脉冲（NTSC： 0.286 Vp-p、75 Ω/PAL： 0.3 Vp-p、75 Ω）

提示器2

无

RET CTRL

6 针 (x1)

远程控制

8 针 (x1)

跟踪器

12 针 (x1)

摄像机吊架

12 针 (x1)

USB

USB 2.0、A 型、4 针 (x1)（用于连接 USB 驱动器）

网络数据接口

RJ-45 型 8 针 (x1)

标准配件

装置使用前须知 (1)、操作说明 (CD-ROM) (1)、电缆固定夹（1 套）、螺丝 (+B3×8) (2)、附加标签 (1)

*1

可能会受到施加载荷或输入的限制。
