F65RS

发布时间 : 2022-01-14 11:18:13

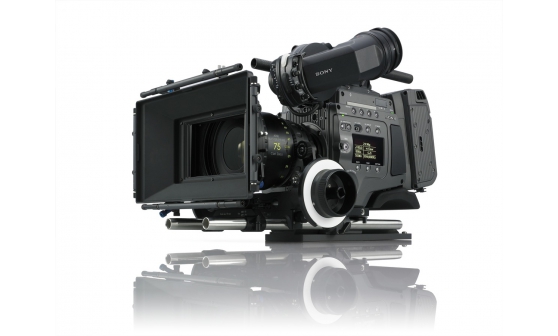

F65RS 高清现场制作工具

F65 电影 4K 摄像机配备的 8K 传感器可与 SKC-4065、CA-4000 和 BPU-4000 搭配用作现场制作系统摄像机，非常适用于 4K 和高清制作

产品简介：

F65 现场制作系统将 F65 8K 超级 35mm 单传感器电影摄像机与 SKC-4065 4K 现场摄像机适配器、CA-4000 4K 光纤传输摄像机系统适配器和 BPU-4000 基带处理器单元结合在一起。F65 现场制作系统为摄影师提供了索尼高清系统摄像机的同类组件，其中有多种具有聚焦辅助功能的寻像器可供选择，该功能设计用于 4K 现场操作、视频返送、Tally、内部通话系统、聚焦和变焦控制。视频技师（“幕后人员”）在控制室使用传统 RCP/MSU 控制面板进行操作，并保持其所有标准操作与使用索尼高清演播室摄像机的操作一致。可远程获取所有参数以便在任何环境中呈现较好的图像。凭借 BPU-4000 上的多种输出，您可以搭配索尼 HDC 系列摄像机以同时进行 4K 和高清现场操作。F65 现场制作系统还能够创建质量的 8K 分辨率图像高清剪切（借助 BPU-4000 的 SZC-2001 许可证选项）或以 2 倍速度 4K 慢动作摄像机的操作方式进行操作（借助 BPU-4000 的 SZC-2002 许可证选项）。

· F65 高端电影 4K 摄像机配备 8K 传感器

索尼 F65 是数字电影摄像机的基准，其 8K 传感器分辨率、宽色域、高灵敏度和超低噪音备受赞赏。凭借 SKC-4065 和 BPU-4000 基带处理器，F65 可通过 CA-4000 摄像机适配器连接到索尼主要高清摄像机控制单元、远程控制面板和主设置单元。

· SKC-4065 4K 现场摄像机适配器

F65 的 RAW 接口与 PMW-F55 不同，SKC-4065 支持将 CA-4000 安装到摄像机机身上。它还可以为摄像机本身匹配多格式、快门、中灰滤镜和增益等主命令。

· CA-4000 4K 光纤传输摄像机系统适配器

该装置可有效将 F65 转换成配备 SMPTE 光纤接口、整套音频连接、Tally、提示器及更多功能的现场系统摄像机。CA-4000 的 SKC-PB40 功率放大器选项必须与 F65 一起使用。

· BPU-4000 基带处理器单元

这一主要环节可将 F65 的 RAW 信号“转换”为 4K 基带视频，也可以将 4K 下转换为高清，执行高清剪切（借助 SZC-2001 许可证选项）并以 2 倍速度拍摄 4K 慢动作（借助 SZC-2002 许可证选项）。对于传统多摄像机阴影和控制，BPU-4000 可连接到索尼 HDCU-2000/2500 摄像机控制单元、RCP-1000 系列远程控制面板和 MSU-1000/1500 主设置单元。

技术规格:

一般信息

电源要求	DC 10.5 V 至 17 V
功耗	约 65 W（机械转动式快门操作，无镜头和寻像器，23.98PsF 模式时）
工作温度	32°F - 104°F 0°C - 40°C
储存温度	-4°F - +140°F -20°C 至 +60°C
重量	5.0 kg（带配件时为 6.5 kg） 11 lb（带配件时为 14 lb 5 oz）
尺寸 (W x H x D) *[1]	9 x 8 x 10 1/8 英寸（不含突出部分） 227 x 203 x 255 mm（不含突出部分）

摄像机部分

成像设备（类型）	超级 35 毫米等效单芯片 CMOS
成像设备（像素计数）	20 M（总计），19 M（有效像素）
纵横比	17:9
内置滤镜	清晰，ND0.9 (1/8ND)，ND1.2 (1/16ND)，ND1.5 (1/32ND)，ND1.8 (1/64ND)
ISO 灵敏度	ISO800
镜头接口	PL 卡口
法兰焦距	52.00 mm（+/-0.04 mm，可通过更换垫片方式以 0.01 mm 的增量进行调节）
宽容度	14 级
注册	0.02% 以内（所有区域，不含镜头）
失真	低于可测量水平（不含镜头）
快门速度	1/24s 至 1/6,000s (23.98PsF)
快门角度	4.2° 至 360°（电子快门），11.2° 至 180°（机械转动式快门）
白平衡	3200K、4300K、5500K
增益	-6、-3、0、3、6、9、12 dB
伽玛曲线	S-Log2 伽玛，用户 HG7、HG8

输入/输出

音频输入	CH-1/CH-2： XLR 型 3 针（母）(x2)，线路/麦克风/麦克风 +48V 可转换，用于 SR-R4
DC 输入	Lemo 8 针（公）(x1)，DC 10.5 V 至 17 V，DC 20 V 至 30 V DC 24 V： 3 针 (x1)，最大 4 A DC 12 V： 11 针 (x1)，最大 4 A
寻像器	20 针 (x1)，数字寻像器接口 (x1)（将受未来升级版支持。）
镜头	12 针 (x1)
SDI 输出	BNC (x2)，HD-SDI (4:2:2)
HD-Y 输出	BNC (x1)，75 Ω，1.0 Vp-p
时间码输入/输出	时间码输入 (x1)，时间码输出 (x1)，用于 SR-R4
同步锁相输入	BNC (x1)，75 Ω，HD 3 级同步，0.6 Vp-p
遥控	8 针 (x1)
外部输入/输出	Lemo 5 针（母）(x1)
以太网	RJ-45 型 (x1)，10BASE-T/100BASE-TX
镜头接口热靴	4 芯 (x2)，符合 ARRI LDS（镜头数据系统）和 Cooke /I 智能电子镜头系统
USB	A 型，USB2.0 高速 (x1)
耳机输出	立体声迷你插孔 (x1)
“Memory Stick”(MS)/SD 记忆卡	组合连接器 (x1) 支持“Memory Stick Duo”、“Memory Stick PRO Duo” 支持 SD 存储卡、高达 10 级的 SDHC 存储卡

标配配件

标配配件	寻像器安装板 (1) 座板 (1) 电源线接口（LEMO 8 针）(1) 光盘操作手册 (1) 操作指南 (1) 中心把手 (1) 电缆夹带 (1) 皮带支架 (1) 直径 19mm 的碳棒 (1) +B3 x 5 螺丝 (4)

注

注	*[1] 尺寸值为近似值。

特点：

· F65 现场制作系统

F65 现场制作系统可使您以与其他任何演播室摄像机的相同操作方式进行 4K 和高清拍摄。CA-4000 光纤后端可从 PMW-F55 向 BPU-4000 传输 4K RAW 信号并实时处理 RAW 信号。将 CA-4000 安装到 F65 需要使用 SKC-4065 4K 现场摄像机适配器。

· 4K 和高清同步输出

BPU-4000 可在输出 4K 或 QFHD 的同时进行高清输出。可实时处理 RAW 信号，借助 7 倍标准伽玛、4 倍超级伽马或 S-Log2 伽玛曲线，激发您的创造性。

· 4K 高清剪切

BPU-4000 可使您在输出 4K 现场信号的同时创建不高于 2 倍高清虚拟摄像机输出。因此，您可以使用一台摄像机创建多个视图，使高清现场制作更加高效。此功能需要 BPU-4000 的 SZC-2001 许可证选项。

· 以 2 倍速度输出 4K 和高清慢动作

借助 BPU-4000 的 SZC-2002 许可证选项，您可以通过 F65 现场制作系统以 2 倍速度 (100p) 拍摄 4K 慢动作。您也可以通过 HDCU-2000 (100i) 系列以 2 倍速度输出高清慢动作。

· 应用和配件的多功能性

F65 现场制作系统的灵活性使其适用于多种类型应用。它还支持多种完全兼容索尼高清系统摄像机的配件，如寻像器、远程控制面板和摄像机控制单元。

· 2000 万像素的 Super 35mm CMOS 传感器

F65 以高清/2K 和真正的 4K 格式呈现超高画质。F65 具有 14 级纬度、高灵敏度和超低噪音。通过色域重现电影色彩。

· 转动式快门

使用可选的机械转动式快门，不会产生 CMOS 成像器常见的卷帘快门拍摄到的果冻效应。

· 内置 ND 滤镜

转动式快门选件随附四个中灰 (ND) 滤镜。
