S-4914
WHDI无线传输系统
支持SDI和HDMI信号,不高于传输距离700 米

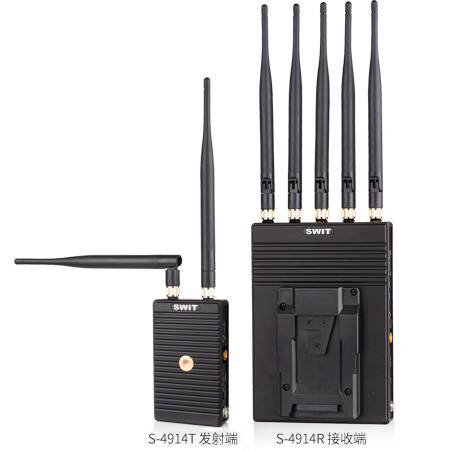

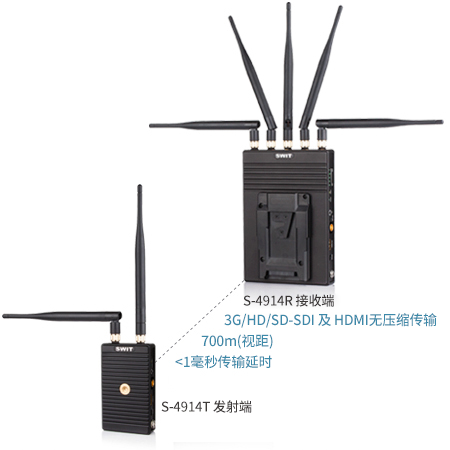

S-4914是广播级高清无线传输系统,包括发射端S-4914T和接收端S-4914R,采用WHDI(OFDM)无线技术,支持3G/HD/SD-SDI 信号700米无压缩传输,传输延时≤1毫秒。纯硬件连接操作,简单可靠,广泛应用于现场拍摄和导演监控。

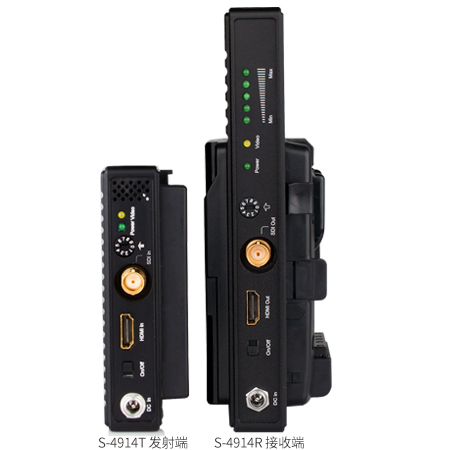

输入/输出接口
发射端S-4914T支持:
1路3G/HD/SD-SDI输入
1路HDMI输入
接收端S-4914R支持:
1路3G/HD-SDI输出
1路HDMI输出
接收端可同时输出SDI和HDMI信号。如果发射端同时输入SDI和HDMI信号,系统将优先传输SDI信号。
不高于700米有效传输距离
SDI/HDMI无压缩传输,传输延时≤1毫秒
视距范围内,S-4914无线传输系统支持3G/HD/SD-SDI信号无压缩700米有效传输距离,传输延时≤1毫秒。
内嵌数字音频传输

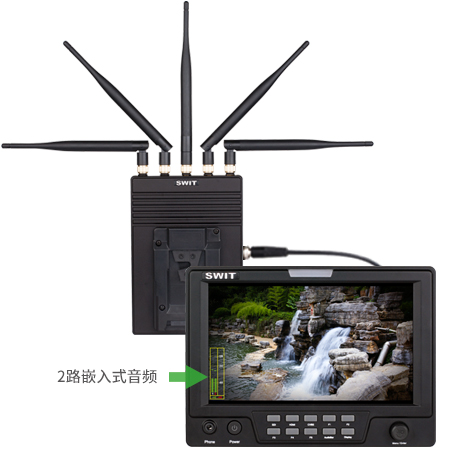

S-4914支持SDI和HDMI 2路(ch-1&ch-2)内嵌数字音频传输。
5.1GHz-5.9GHz无线频率
S-4914系统采用5.1GHz-5.9GHz无线频率,支持用户拨码配对,在同一环境下可支持3-4组无线讯道同时传输。发射功率≤63mW,对人体无辐射伤害。
广播模式
支持一发多收
用户可设置多个S-4914R接收端与S-4914T发射端在同一频段,实现一个发射端对应多个接收端的一对多广播模式。
电源供电和安装
配备各种DV电池扣板

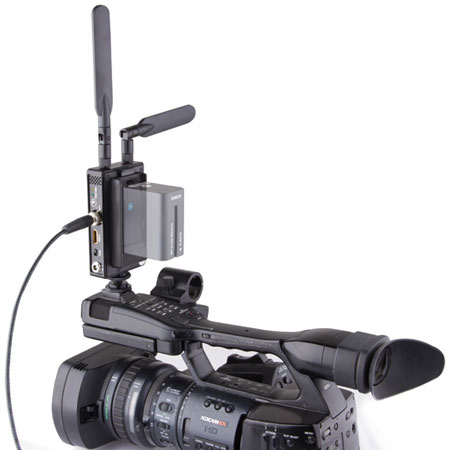

发射端S-4914T为小巧型设计,配备DV电池扣板,由标准DV电池进行供电。
可选择以下不同类型DV电池扣板:
扣板型号 | 兼容电池 |
F | SONY NP-F970/770, SWIT S-8972, S-8970 |
U | SONY BP-U60/U30, SWIT S-8U63 |
D | Panasonic CGA-D54/D28, VW-VBD58, SWIT S-8D62, S-8D58 |
B | Panasonic VW-VBG6, SWIT S-8BG6 |
J | JVC BN-V428U, SWIT S-8428 |
V | JVC BN-VF823, SWIT S-8823 |
I | SSL-JVC50, SWIT S-8i50 |
C | Canon BP-945/970G, SWIT S-8845, S-8945 |
E | Canon LP-E6, SWIT S-8PE6 |
接收端S-4914R配有V字型或安顿型扣板,用于电池供电。 发射端和接收端皆可通过5.5/2.1mm 圆形DC接口供电,电压在6.5V-17V范围内。
包装配件

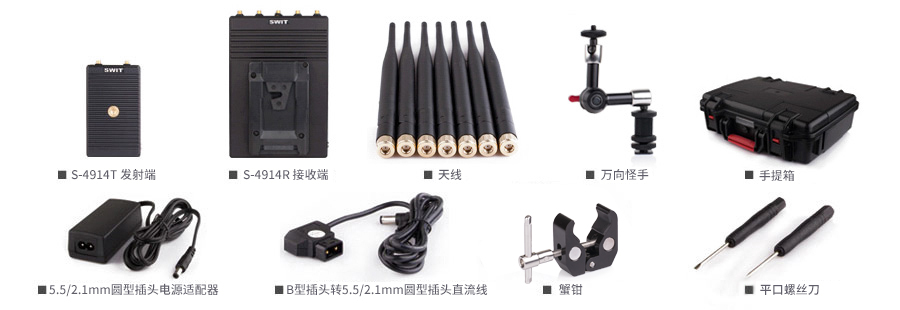

S-4914标准配件包括:
1个S-4914T发射端(F/U/D/B/J/V/I/C/E DV电池扣板可选)
1个S-4914R接收端(V字型 / 安顿型扣板可选)
7根天线(发射端2根、接收端5根)
1个万向怪手(冷靴/螺纹两用安装)
1个安装蟹钳
1个B型口转5.5/2.1mm电源线
1个5.5/2.1mm圆孔电源适配器
2个平口螺丝刀(用于设置频段)
输入视频格式

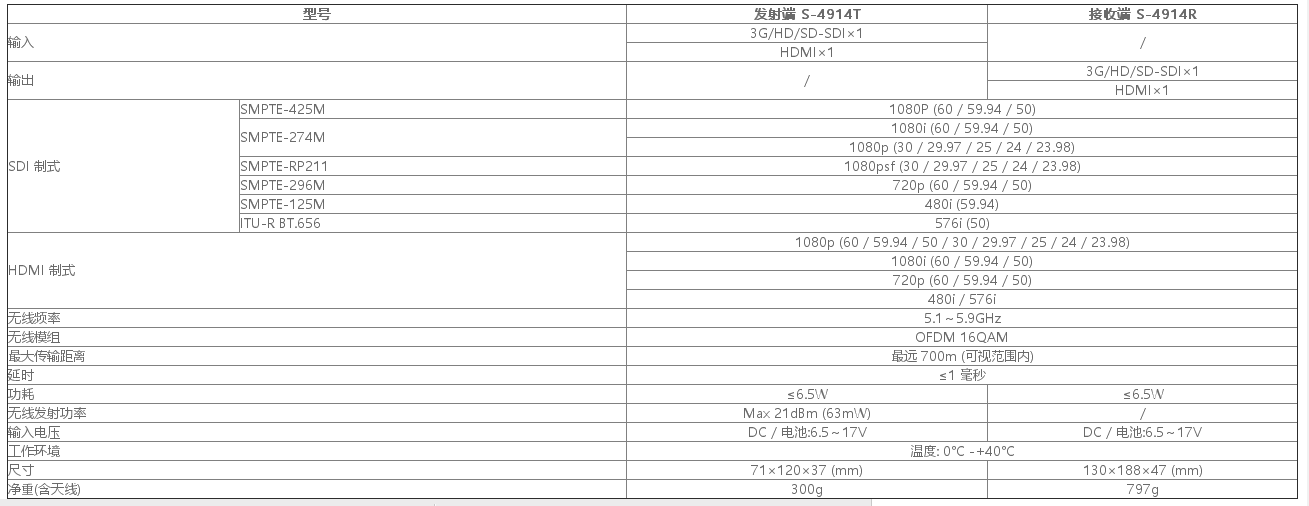

S-4914T发射端支持以下输入视频格式:
输入 | 支持格式 | |
SDI制式 | SMPTE-425M | 1080p (60 / 59.94 / 50) |
SMPTE-274M | 1080i (60 / 59.94 / 50) | |
1080p (30 / 29.97 / 25 / 24 / 23.98) | ||
SMPTE-RP211 | 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
SMPTE-296M | 720p (60 / 59.94 / 50) | |
SMPTE-125M | 480i (59.94) | |
ITU-R BT.656 | 576i (50) | |
HDMI 制式 | 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
1080i (60 / 59.94 / 50) | ||
720p (60 / 59.94 / 50) | ||
480i / 576i |
S-4914R接收端输出格式与输入格式一致。

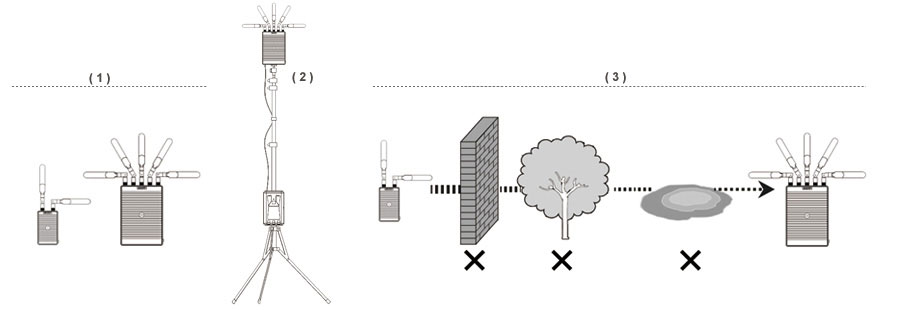

怎样达到无线传输系统较好传输效果
(1)将S-4914T和S-4914R的天线摆放成不同角度,延伸传输距离,达到稳定的传输效果。
(2)将接收端S-4914R放置位置越高越好
(3)尽量避免中间有墙壁,树木,水源以及任何障碍物。
怎样在同一地点使用多套无线传输设备

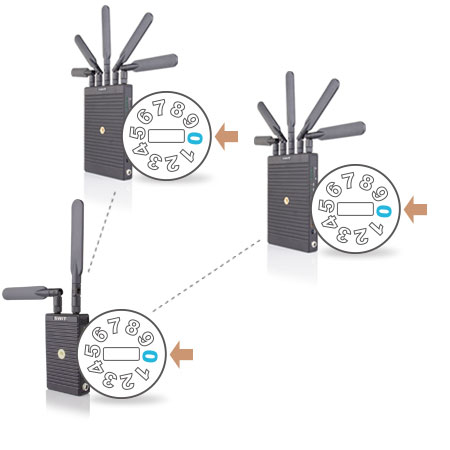

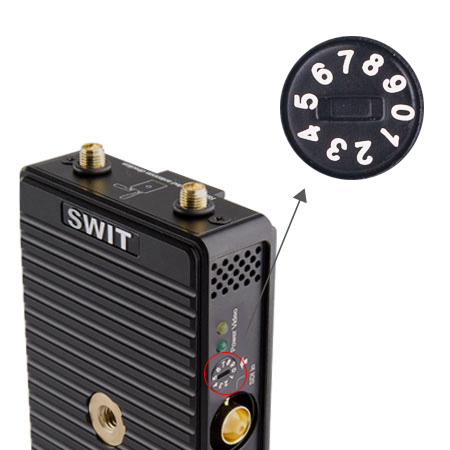

无线传输有0-9个频段通道,使用时用户可拨码配对。在同一地点使用时,为了防止设备间互相干扰,我们建议:

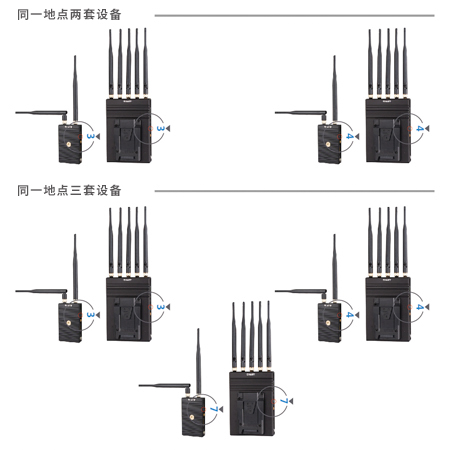

2套设备同时使用时。
设置设备1:通道3
设置设备2:通道4
3套设备同时使用时。
设置设备1:通道3
设置设备2:通道7
设置设备3:通道4
我们不建议用户在同一地点同时使用4套或4套以上无线传输设备。
频段点详情如下:
拨号频道 | 频率 |
Channel 0 | 5550 MHz |
Channel 1 | 5590 MHz |
Channel 2 | 5630 MHz |
Channel 3 | 5670 MHz |
Channel 4 | 5150 MHz |
Channel 5 | 5190 MHz |
Channel 6 | 5230 MHz |
Channel 7 | 5270 MHz |
Channel 8 | 5310 MHz |
Channel 9 | 5510 MHz |
备注:所有频段通道为中央频率。
每路通道宽带为40MHz。
