S-4914P
WHDI无线传输系统
高增益平板接收,视距1000米

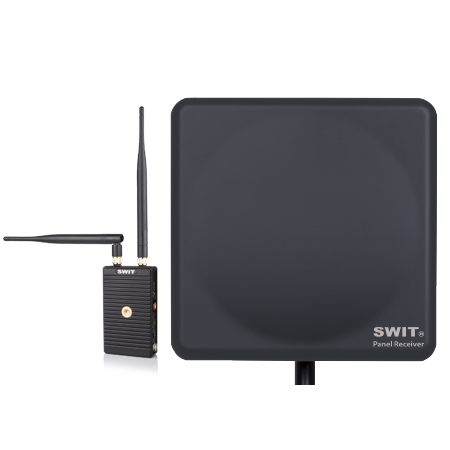

S-4914P广播级/影视级无线图传,采用WHDI无线技术,5.1-5.9GHz无线频段,配备高增益平板接收端,支持3G/HD/SD-SDI及HDMI无压缩传输1000米,延时≤1毫秒。系统为纯硬件连接,即插即用,广泛应用于影视导演监看,航拍/飞猫/斯坦尼康监看等领域。
发射端

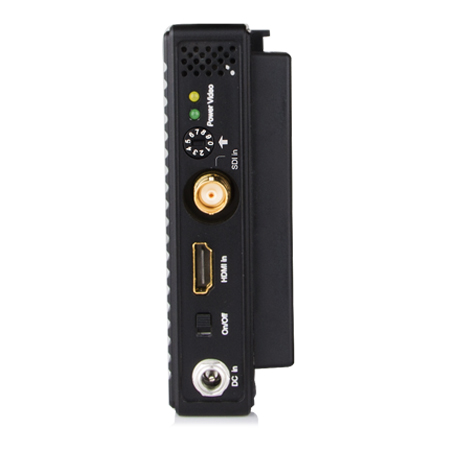

发射端配备2根全向天线,信号接口支持:
1路3G/HD/SD-SDI输入
1路HDMI 1.3输入
(同时接入SDI和HDMI,以SDI为优先传输)
1路6-17V DC输入
平板接收端
接收端采用14dBi高增益平板天线一体化设计,坚固耐用,可架设在灯光脚架上工作。

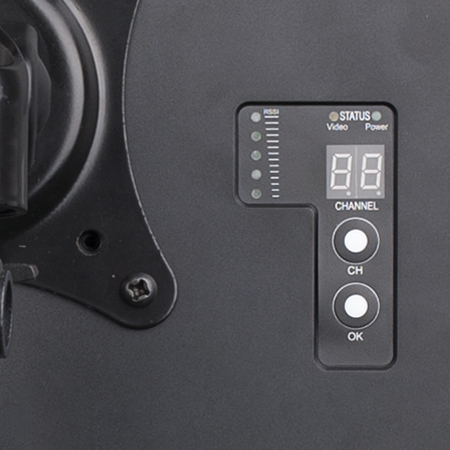

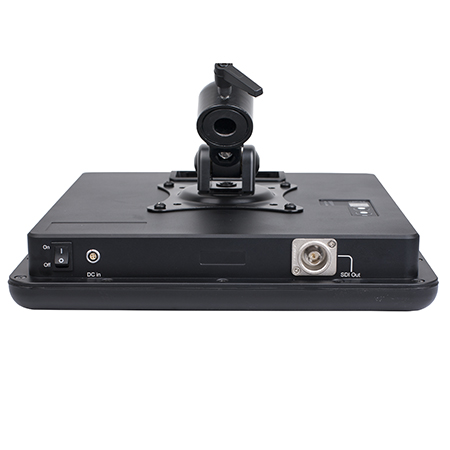

平板接收端接口支持:
1路3G/HD/SD-SDI输出
1路 7-36V 4pin LEMO DC输入
1000米传输距离

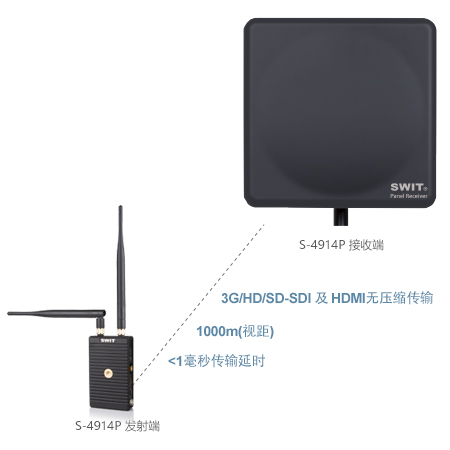

在视距范围内,S-4914P支持3G/HD/SD-SDI和HDMI信号无压缩传输1000米距离,延时≤1毫秒。
内嵌数字音频传输

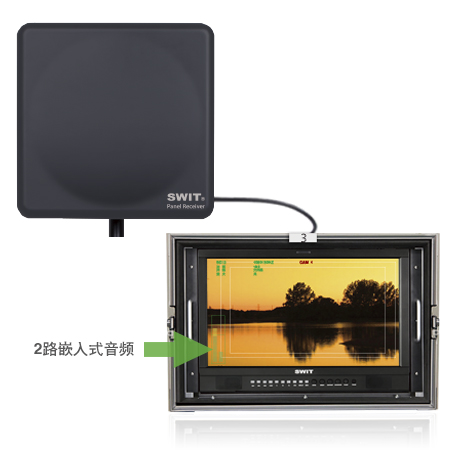

S-4914P支持SDI和HDMI 2路(CH1&2)内嵌数字音频传输。
5.1-5.9GHz工作频段
S-4914P无线传输系统采用5.1GHz-5.9GHz无线频率,支持用户拨码配对,同一场所可支持3-4对无线讯道同时传输。发射功率≤63mW,对人体无辐射伤害。
一发多收广播模式
用户可配置多个接收端与发射端在同一频段工作,实现一个发射端对应多个接收端的一对多广播模式。

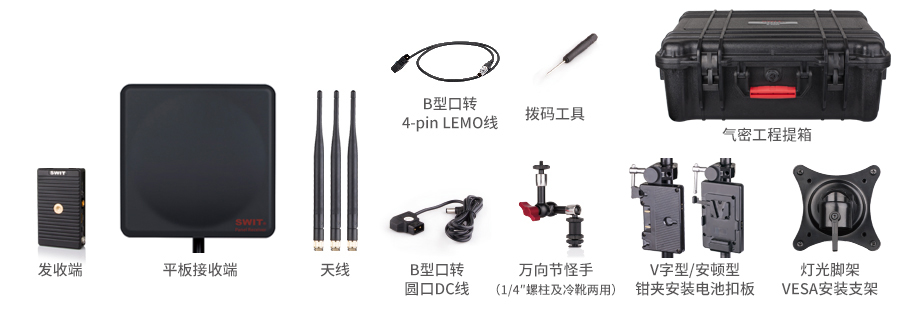

供电和安装
发射端:小型化设计,配备DV电池扣板,可选以下不同类型的DV扣板:
扣板型号 | 兼容电池 |
F | SONY NP-F970/770, SWIT S-8972, S-8970 |
U | SONY BP-U60/U30, SWIT S-8U63 |
D | Panasonic CGA-D54/D28, VW-VBD58, SWIT S-8D62, S-8D58 |
B | Panasonic VW-VBG6, SWIT S-8BG6 |
J | JVC BN-V428U, SWIT S-8428 |
V | JVC BN-VF823, SWIT S-8823 |
I | SSL-JVC50, SWIT S-8i50 |
C | Canon BP-945/970G, SWIT S-8845, S-8945 |
E | Canon LP-E6, SWIT S-8PE6 |
另可通过5.5/2.1mm DC-IN插口供电,输入电压范围6.5-17V。

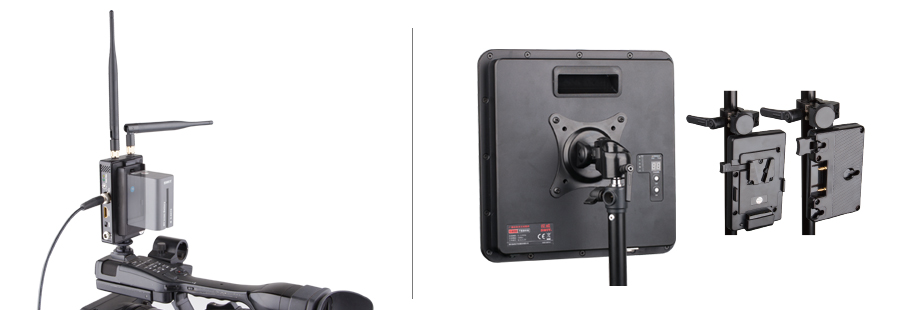

接收端:标配VESA支架可架设在灯光脚架上,采用4-pin LEMO DC-IN插口供电,电影级输入电压范围7-36V,配备钳夹式V字型或安顿型扣板,可安装在灯光脚架上供电。

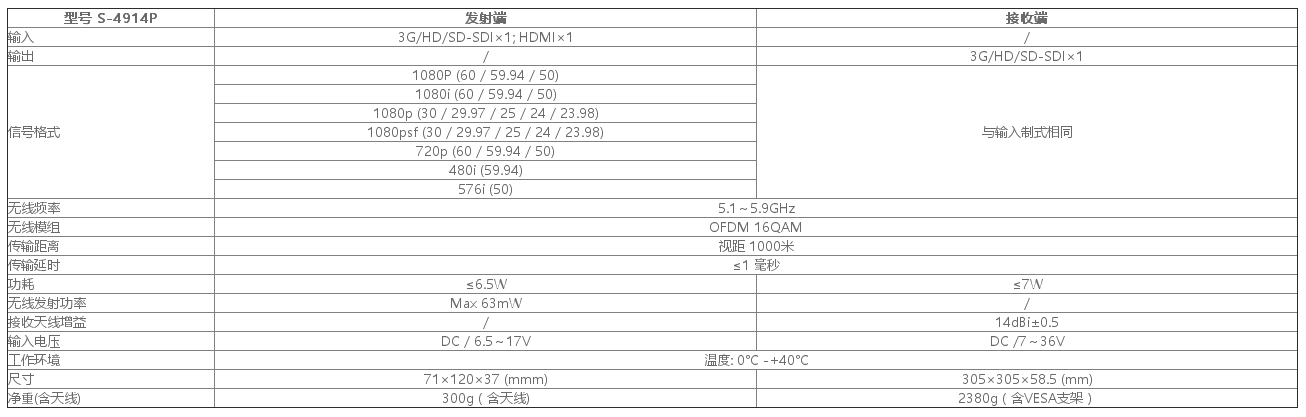

视频格式
S-4914P支持以下视频格式无线传输:
发射端输入 | 支持格式 | |
SDI制式 | SMPTE-425M | 1080p (60 / 59.94 / 50) |
SMPTE-274M | 1080i (60 / 59.94 / 50) | |
1080p (30 / 29.97 / 25 / 24 / 23.98) | ||
SMPTE-RP211 | 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
SMPTE-296M | 720p (60 / 59.94 / 50) | |
SMPTE-125M | 480i (59.94) | |
ITU-R BT.656 | 576i (50) | |
HDMI 制式 | 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
1080i (60 / 59.94 / 50) | ||
720p (60 / 59.94 / 50) | ||
480i / 576i |
接收端输出格式同发射端输入格式。
怎样达到无线传输系统传输效果

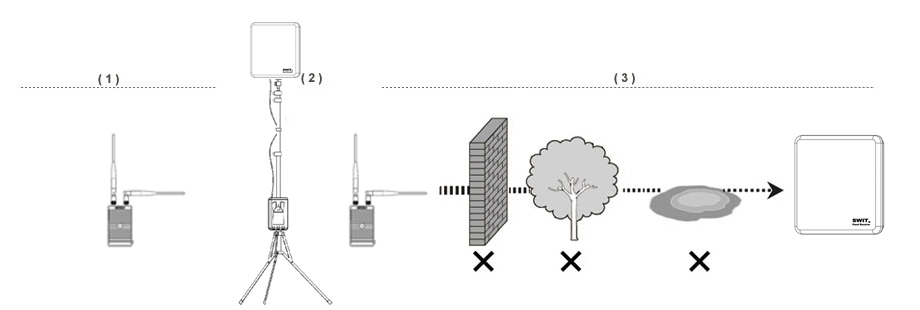

(1)将发射端天线摆放成横竖不同角度,延伸传输距离,达到稳定的传输效果。
(2)将接收端用灯光脚架尽量支高,平板面对准发射端的方向。
(3)尽量避免中间有墙壁,树木,水源以及任何障碍物。
在同一地点使用多组无线讯道

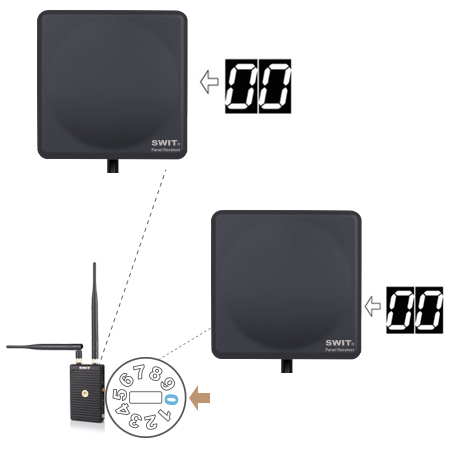

S-4914P有0-9个频段通道,使用时用户可拨码配对,频点详情如下:
拨号频道 | 频率 |
Channel 0 | 5550 MHz |
Channel 1 | 5590 MHz |
Channel 2 | 5630 MHz |
Channel 3 | 5670 MHz |
Channel 4 | 5150 MHz |
Channel 5 | 5190 MHz |
Channel 6 | 5230 MHz |
Channel 7 | 5270 MHz |
Channel 8 | 5310 MHz |
Channel 9 | 5510 MHz |
在同一场所使用多组无线时,为了防止无线设备间互相干扰,请将各组无线的拨码频段设置尽量岔开。
