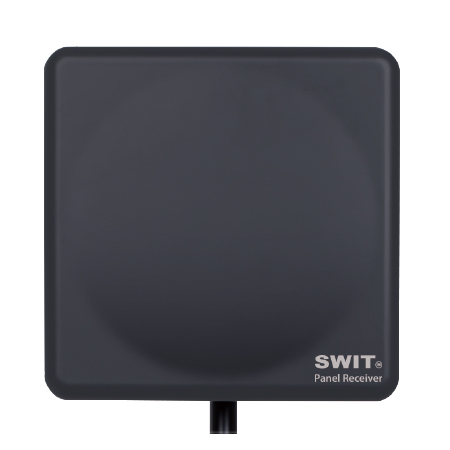

S-4990
平板天线内置无线接收端
14dBi高增益平板天线接收
S-4990是一款采用平板天线的广播级/影视级无线图传接收端，可配合视威S-4904 / S-4914发射端工作，有效延长传输距离至1000米。接收信号更稳定、更可靠，架设方便、结实耐用。
适用发射端
S-4990平板接收端可配合S-4904 / S-4914无线图传系统的发射端使用。
已拥有S-4904 / S-4914套装的用户，可单独选购S-4990平板接收端配合原发射端使用。

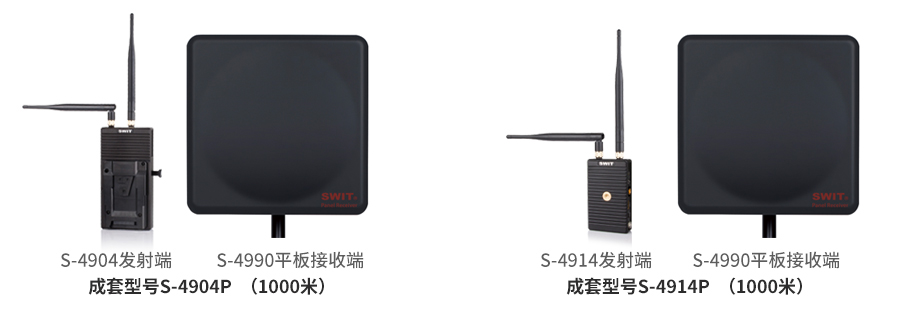

如需完整的发射端+平板接收端，请查看成套产品：S-4904P或S-4914P

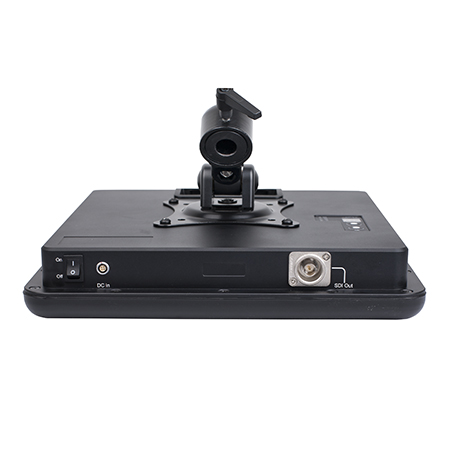

接口
信号接口支持：
1路3G/HD/SD-SDI输出
电源接口支持：
1路 7-36V 4pin LEMO DC输入
频段选择

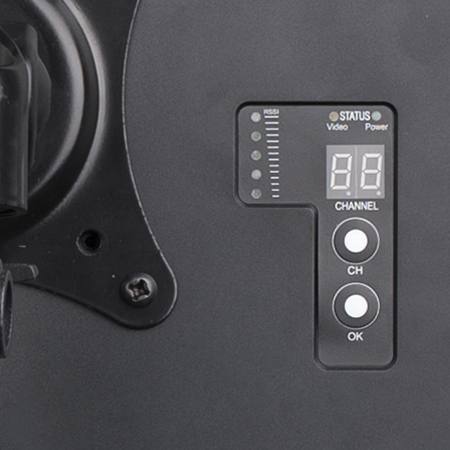

S-4990平板接收端采用5.1GHz-5.9GHz无线频率，可通过按键选择0-9共10个频点，与发射端频点对应接收。
5段RSSI指示灯可显示接收信号强度。

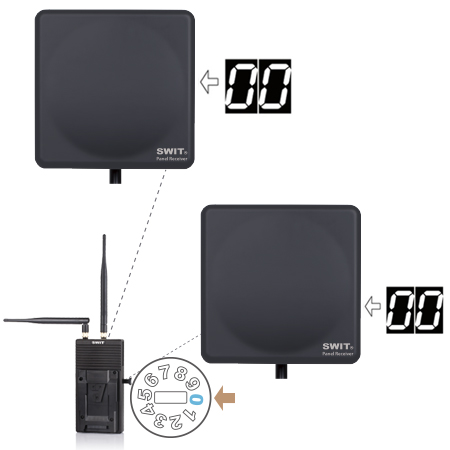

一发多收广播模式
用户可配置多个平板接收端或普通接收端与发射端在同一频段工作，实现一个发射端对应多个接收端的一对多广播模式。

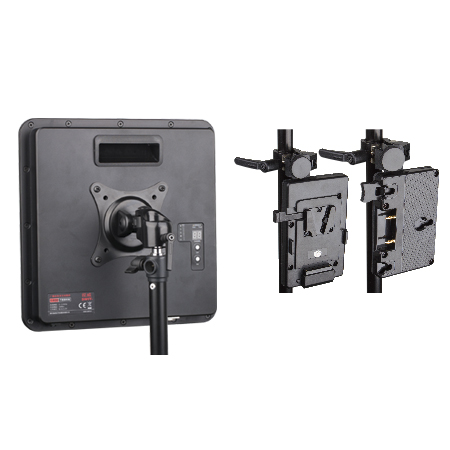

平板接收端架设
平板接收端S-4990标配VESA支架可架设在灯光脚架上，采用4-pin LEMO DC-IN插口供电，输入电压范围7-36V，配备钳夹式V字型或安顿型扣板，可安装在灯光脚架上供电。

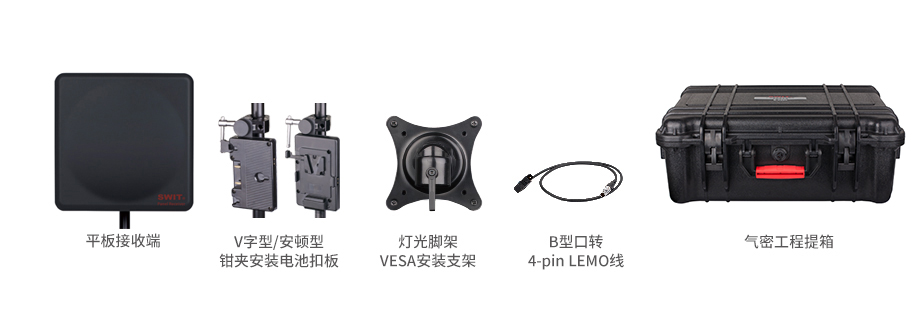

包装配件
单独购买S-4990接收端的标准包装配件包括：
1个平板接收端S-4990
1个灯杆安装VESA支架
1个B型口转4-PIN LEMO电源线
1个灯杆钳夹式电池扣板（V字型/安顿型可选）
1个工程提箱（收纳所有物品，可放入原发射端）

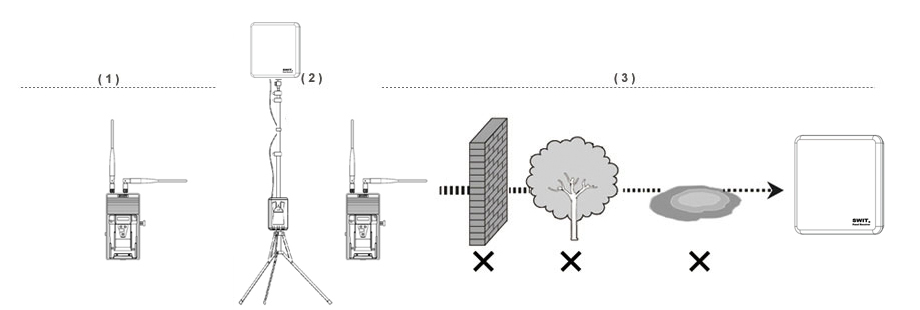

怎样达到无线传输系统较好传输效果
（1）将发射端天线摆放成横竖不同角度，延伸传输距离，达到稳定的传输效果。
（2）将接收端用灯光脚架尽量支高，平板面对准发射端的方向。
（3）尽量避免中间有墙壁，树木，水源以及任何障碍物。

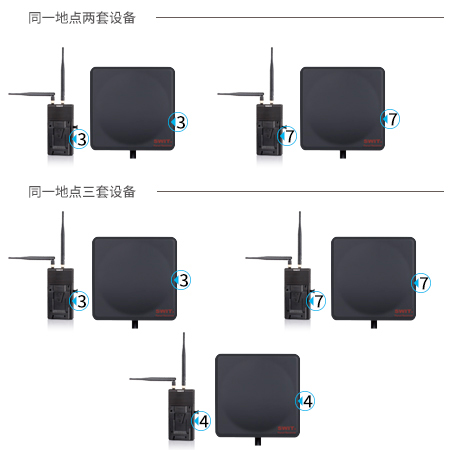

在同一地点使用多组无线讯道
S-4990有0-9个频段通道，使用时用户可拨码配对，频点详情如下：
拨号频道 | 频率 |
Channel 0 | 5550 MHz |
Channel 1 | 5590 MHz |
Channel 2 | 5630 MHz |
Channel 3 | 5670 MHz |
Channel 4 | 5150 MHz |
Channel 5 | 5190 MHz |
Channel 6 | 5230 MHz |
Channel 7 | 5270 MHz |
Channel 8 | 5310 MHz |
Channel 9 | 5510 MHz |
在同一场所使用多组无线时，为了防止无线设备间互相干扰，请将各组无线的拨码频段设置尽量岔开。
