S-6160

发布时间 : 2020-12-18 15:30:26

KUWI无线传输系统


SDI&HDMI双接口,视距600米

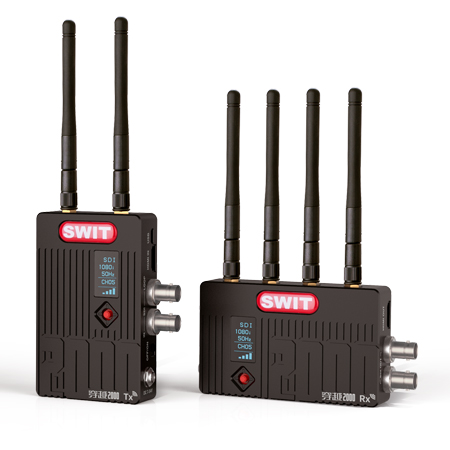

S-6160无线图传采用奥视威酷威KUWI无线技术,5.1-5.9GHz无线频段,支持3G/HD-SDI及HDMI(最高1080p60)稳定传输600米(2000英尺),系统为纯硬件连接,即插即用,可广泛应用于影视制作、航拍/飞猫/斯坦尼康监看等领域。


输入和输出


发射端Tx配备2根全向天线,支持:
1路3G/HD-SDI输入
1路3G/HD-SDI环出
1路HDMI 1.3输入
接收端Rx配备4根全向天线,支持:
2路3G/HD-SDI输出
1路HDMI 1.3输出

SDI & HDMI 格式:
1080p60, 1080p59.94, 1080p50
1080p23.98, 1080p24; 1080p25, 1080p29.97, 1080p30;
1080i60, 1080i59.94, 1080i50;
720p60, 720p59.94, 720p50

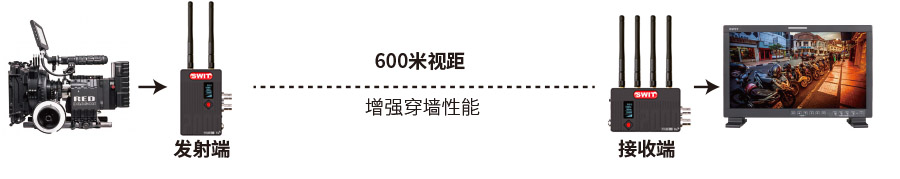

600米传输距离

增强穿墙性能,更远更稳定

S-6160支持视距600米稳定无线传输,并对穿墙性能进行了无线射频优化和图像质量优化,同等穿墙环境下比普通5GHz无线传的更远、更稳定。
*支持SDI & HDMI 2路(CH1&2)内嵌数字音频传输。


OLED显示及频点切换


S-6160无线工作频段5.1-5.9GHz,内置无线扫频器,实时扫描当前场所的无线环境,自动选择切换较佳频点,确保持续稳定可靠的连接和传输。
同时也支持22个频点的手动切换。

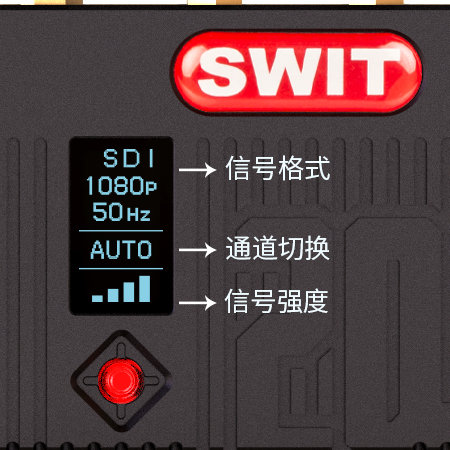

发射端和接收端均配备OLED屏,显示信号格式、频点和信号强度。

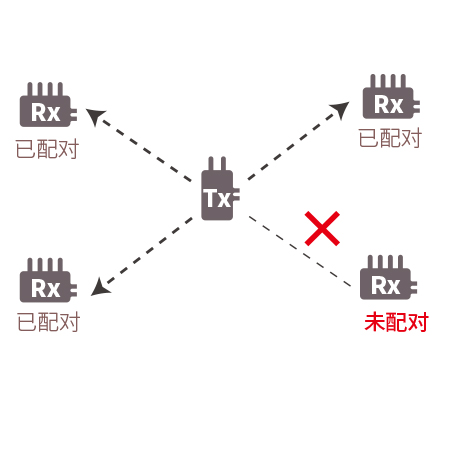

一发多收、双重加密


保护拍摄素材不被窃取

S-6160无线图传支持1个发射端对4个接收端的稳定广播模式传输, 采用私有无线传输协议以及AES128传输内容加密的双保险,未经配对的接收端绝无可能接收画面,确保片场影视素材的保密性和安全性。

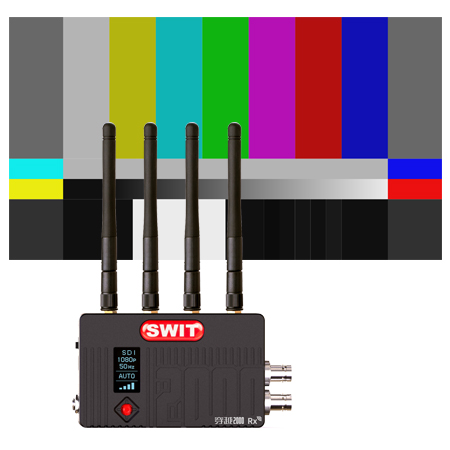

内建时钟再生,广播级传输质量


为确保无线传输视频质量,大程度有线传输,S-6160无线图传内建时钟再生,智能校正色彩,消除无线传输过程中产生的码间串扰和噪声,实现广播级传输质量。

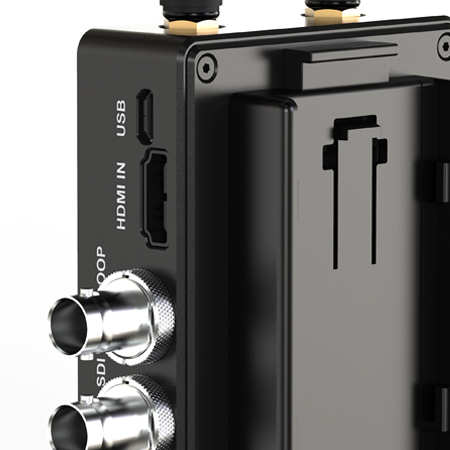

USB固件升级


S-6160无线图传配备Micro USB接口,支持OTG USB固件升级,免费升级更多功能!

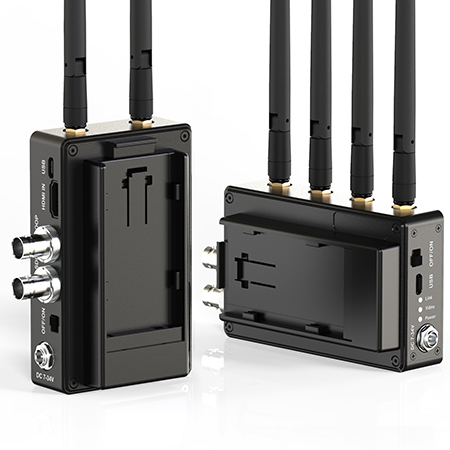

供电方式


S-6160无线图传发射端和接收端功耗均低于8W,发射端和接收端均标配NP-F DV电池扣板,支持7-34V带锁DC输入。

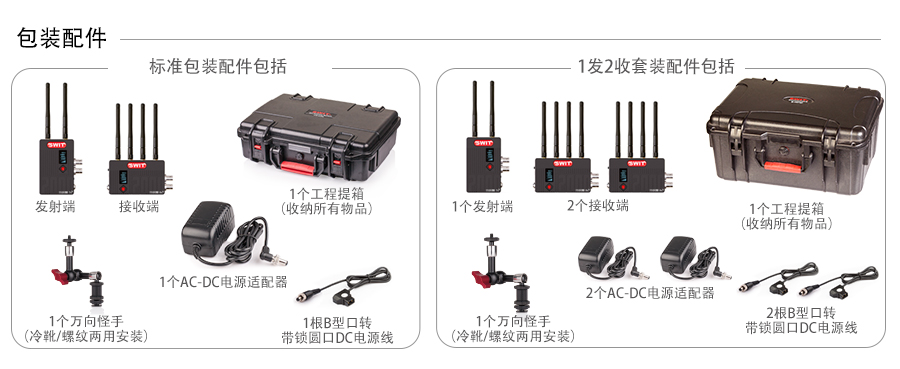

包装配件

S-6160标准包装配件包括:

1个发射端Tx
1个接收端Rx
1个万向怪手(冷靴/螺纹两用安装)
1根B型口转带锁圆口DC电源线
1个AC-DC电源适配器
1个工程提箱(收纳所有物品)

S-6160 一发两收套装配件包括

1个发射端Tx
2个接收端Rx
1个万向怪手(冷靴/螺纹两用安装)
2根B型口转带锁圆口DC电源线
2个AC-DC电源适配器
1个工程提箱(收纳所有物品)

将发射端和接收端配对


s-6160无线图传出厂时,发射端和接收端已经完成配对,可直接使用,无需重新配对。
如需另外配对,方法如下:

一发一收:
(1)将发射端接通电源,SDI或HDMI输入口接入视频源;
(2)将接收端接通电源,SDI或HDMI输出口与监视器连接;
(3)向右拨动接收端五向按键至“CONF/PAIR”界面,确认接收端CONF为“HOST”主机模式*。向下拨动五向按键选择“PAIR”-“YES”,按下五向按键确认;
(4)向右拨动发射端五向按键至“PAIR”界面,向下拨动五向按键选择“YES”,按下五向按键确认;
(5)此时发射端和接收端的Link指示灯快闪,等待Link指示灯停止闪烁后,配对成功,接收端输出视频。
*如接收端为“SLAV”从机模式,需先将接收端更改为“HOST”主机模式,重启生效。

一发多收:
(1)将一对一配对完成,保持发射端和接收端电源开启,正常工作状态。
(2)将需要附加的接收端接通电源,向右拨动接收端五向按键至“CONF/PAIR”界面,将接收端CONF设为“SLAV”从机模式,重启。
(3)向右拨动接收端五向按键至“CONF/PAIR”界面,向下拨动五向按键选择“PAIR”-“YES”,按下五向按键确认;
(4)向右拨动发射端五向按键至“PAIR”界面,向下拨动五向按键选择“YES”,按下五向按键确认;
(5)此时发射端和附加接收端的Link指示灯快闪,等待Link指示灯停止闪烁后,配对成功,附加的接收端同时输出视频。
(6)可用上述相同的方法继续添加接收端。

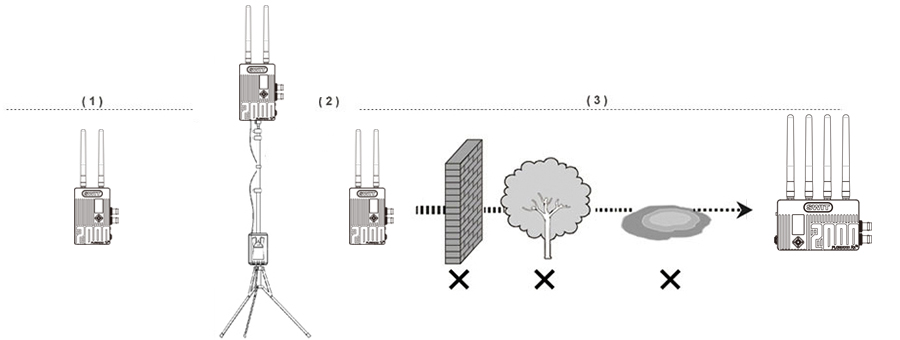

怎样达到无线传输系统较好传输效果


(1)将发射端和接收端的天线均竖直向上摆放。(即便机身平躺,天线也竖直向上。)
(2)将接收端用灯光脚架尽量支高,避开与发射端之间的阻挡物。
(3)尽量避免中间有墙壁,树木,水源以及任何障碍物。
